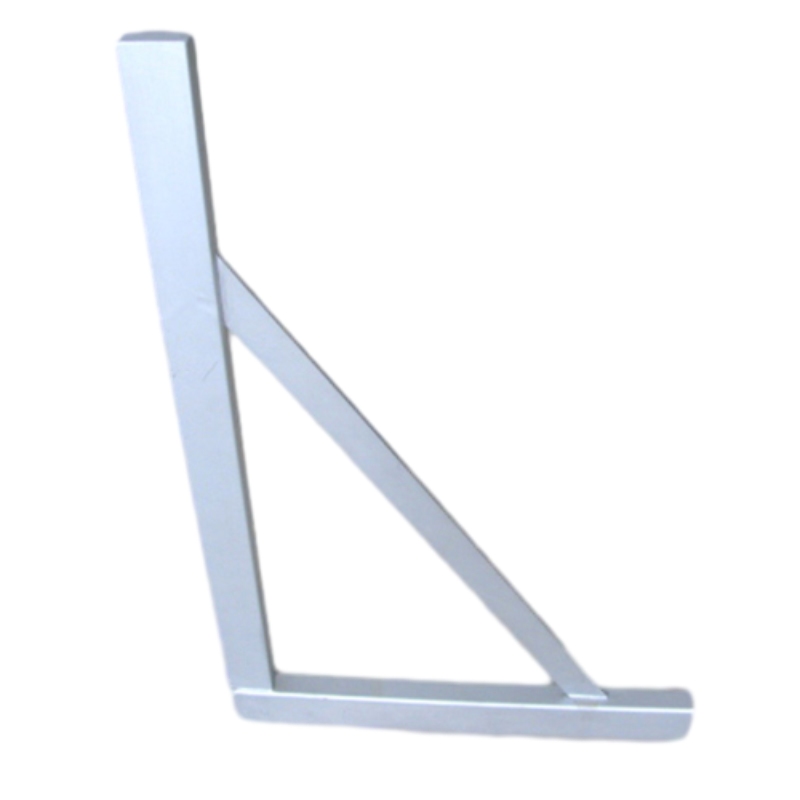

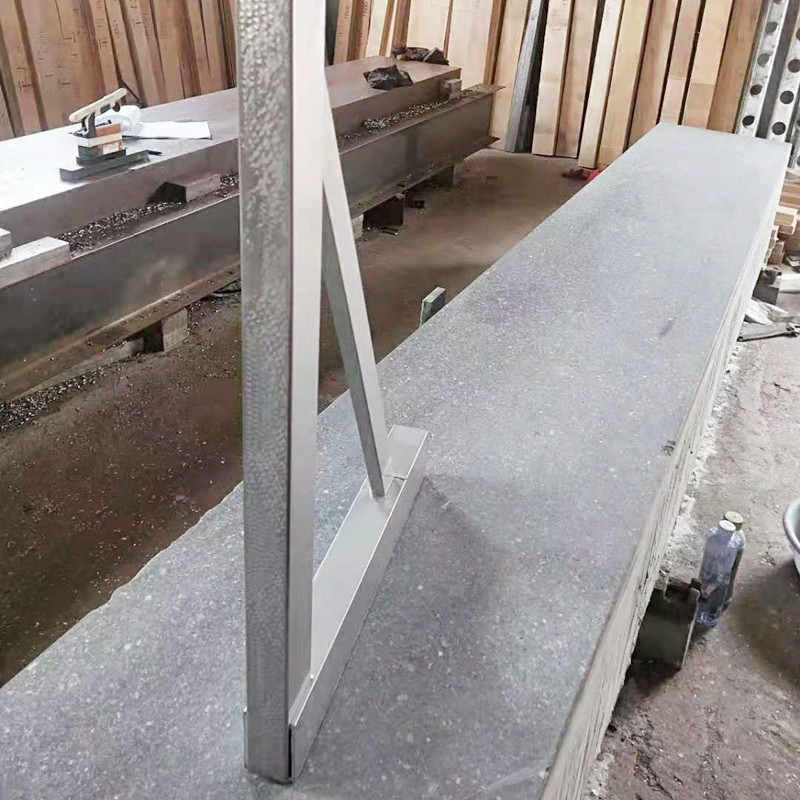

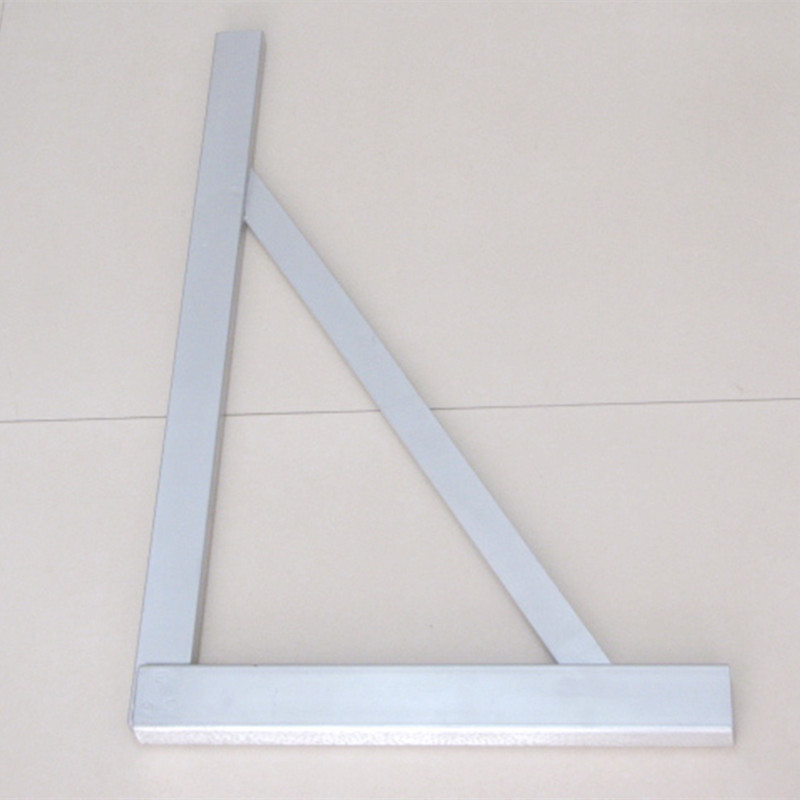

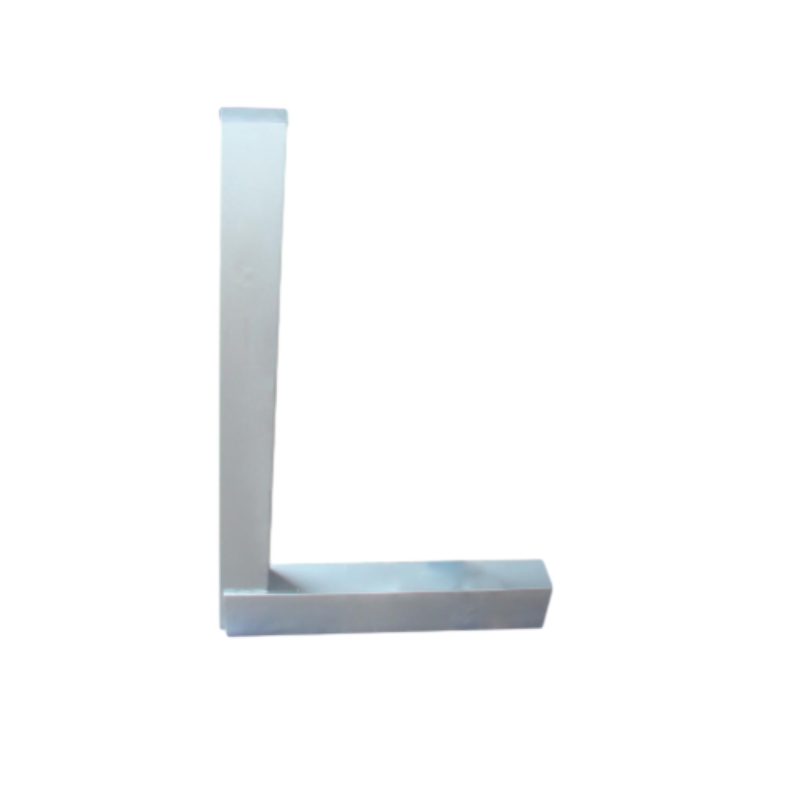

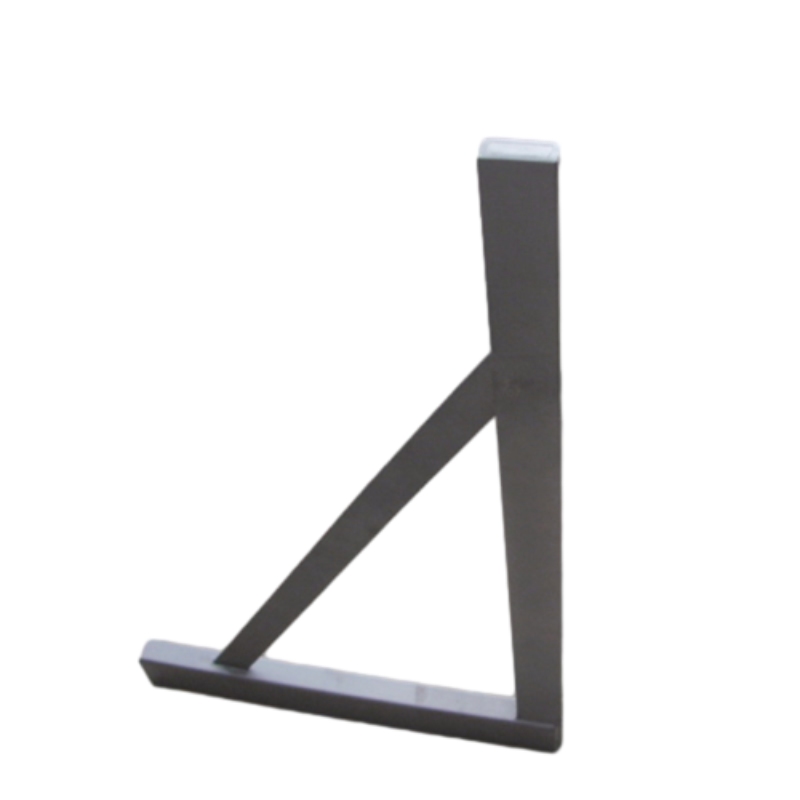

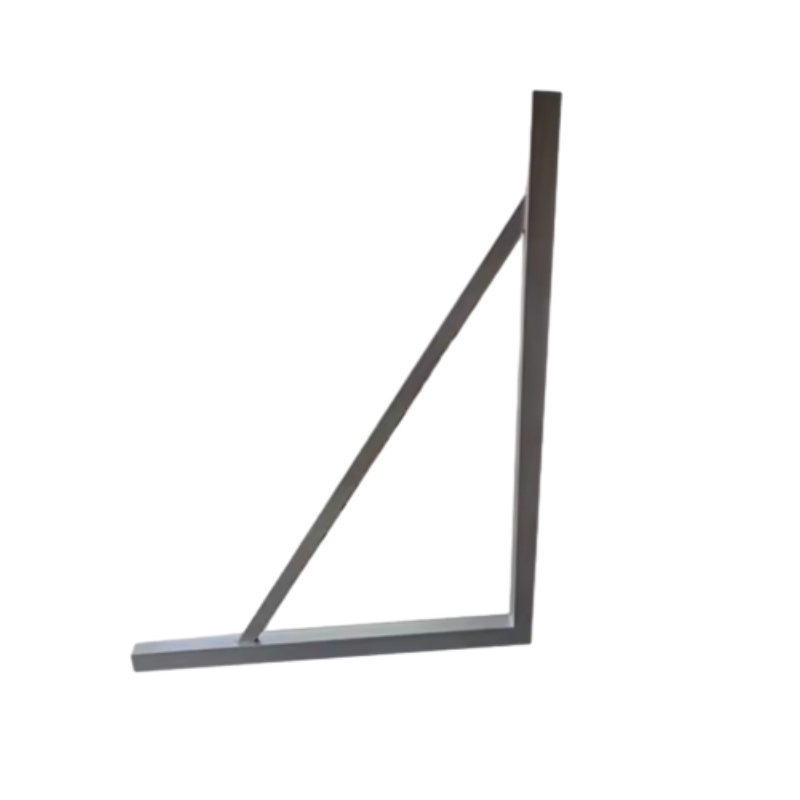

Regolatur tal-Angolu Drett

Post tal-Oriġini ： Hebei

Garanzija ： sena

Appoġġ personalizzat ： OEM

Isem tad-ditta ： Storan

Numru tal-Mudell ： 3003

Materjal ： Manjesju

Piż tal-oġġett ： 4kg

Isem tal-Prodott ： Magnesium-aluminium liga ħakkiem ċatt

Materjal ： Liga tal-manjesju-aluminju

Daqs ： 630 * 400mm

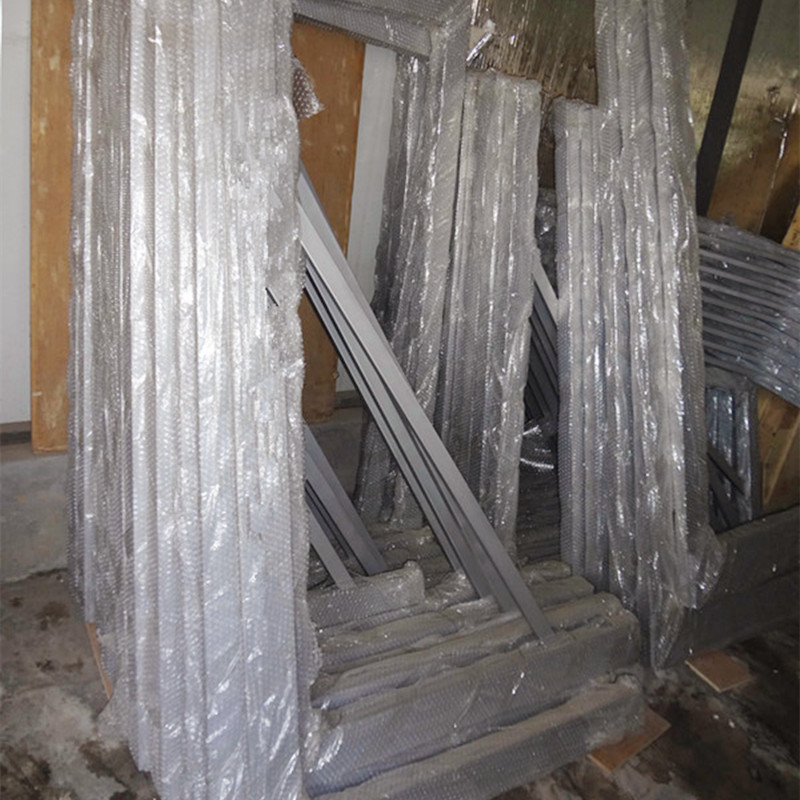

Pakkett ： Kaxxa tal-Plywood

Ċertifikat ： ISO9001

Grad ： 0 Grad

Tbaħħir ： Bil-baħar jew bl-arja

Keyword ： Regola parallela

Preċiżjoni ： 0 Grad 1Grade 2Grade

Ħin taċ-ċomb

Magnalium Wide Seat Angle Ruler 210 * 300mm

Prestazzjoni tal-ħakkiem tal-angolu tal-angolu tal-manjeżju tal-manjeżju:

1. 1. Propjetajiet fiżiċi: 47kg / mm2
2. 2.Agnesium-aluminju L-angolu tal-lemin ta ‘titwil tal-ħakkiem: 17%
3. 3.Magnesium-aluminju L-angolu tal-lemin tal-punt tal-liwi: 110kg / mm2
4. 4.Vickers Qawwa tal-Magnesium-Aluminum Right-Angle Ruler: HV80
5.

Il-ħakkiem tal-angolu tal-lemin tal-manjesju-aluminju għandu l-vantaġġi li ġejjin:

1. Piż ħafif, faċli biex tużah u faċli biex tiċċaqlaq.
2. 2. Mhux faċli li tiddeforma. Il-punt tal-liwi tal-materjal tal-azzar ġenerali huwa 30kg / mm2, u dak tal-ħadid fondut ġenerali huwa 38kg / mm2. Il-punt tal-liwi ta ‘dan il-materjal huwa 110kg / mm2, u l-indiċi tar-reżistenza tal-liwi huwa ferm lil hinn minn materjali oħra.
3. 3
4. 4. Mhux faċli li turi, tużax iż-żejt waqt l-użu, tużahx għal żmien twil, iksi bil-mod saff irqiq ta ‘żejt industrijali ġenerali meta tkun maħżun.

Gradi ta ‘preċiżjoni tal-ħakkiem tal-angolu rett 0–2: standards ta’ tolleranza tal-vertikalità

Fil-manifattura ta ‘preċiżjoni, il-ħakkiem ta’ l-angolu t-tajjeb huwa biss effettiv daqs il-kapaċità tiegħu li jżomm tolleranzi ta ‘vertikalità stretti. Storaen jiddefinixxi tliet gradi ta ‘preċiżjoni (0, 1, 2) għas-soluzzjonijiet tal-ħakkiem tal-metall ta’ 90 grad tagħna, kull wieħed inġinerija biex jissodisfa t-talbiet industrijali speċifiċi – minn metroloġija aerospazjali għal magni ġenerali. Li tifhem dawn il-gradi tiżgura li tagħżel l-għodda t-tajba għall-bżonnijiet ta ‘spezzjoni tal-vertikalità tiegħek, appoġġjata minn konformità ISO 1101 u GB / T 6092.

1. Grad 0: Preċiżjoni ultra-għolja (± 2")

L-istandard tad-deheb għal applikazzjonijiet kritiċi:

Tolleranza: Iżomm il-vertikalità ta ’90 ° fi ħdan ± 2 arcseconds (± 0.0005mm / m), ivverifikat permezz ta ‘interferometrija bil-lejżer.
Materjali: ħadid fondut HT200 premium (għad-damping tal-vibrazzjoni) jew liga tal-aluminju tal-manjeżju (għal riġidità ħafifa), it-tnejn li huma meħlusa mill-istress f’temperatura ta ‘-80 ° C biex telimina 95% tal-istress intern.

Applikazzjonijiet:

Ittestjar tal-komponenti aerospazjali: ħakkiem ta ‘angolu ta’ 90 grad Storaen (grad 0, 630x400mm) jiżgura li l-parentesi tal-magna bil-ġett jallinjaw fi ħdan ± 0.001mm / m, li jipprevjenu l-fallimenti ta ‘għeja minn allinjament ħażin.
Kalibrazzjoni CMM: Iservi bħala standard ta ‘referenza għall-magni tal-kejl tal-koordinati, fejn żbalji sub-mikron jistgħu jinvalidaw id-dejta taċ-ċertifikazzjoni għall-impjanti tal-apparat mediku.

2. Grad 1: Preċiżjoni Industrijali (± 5")

Bilanċi Eżattezza u Versatilità Għall-biċċa l-kbira tal-kompiti tal-magni:
Tolleranza: ± 5 arcseconds (± 0.0015mm / m), ideali għal kontrolli tal-vertikalità konformi ISO 1101.
Karatteristiċi tad-Disinn: Kustilji rinforzati fuq mudelli ta ‘ħakkiem tal-metall ta’ 90 grad (3000x2000mm) iqassmu 200kg + tagħbijiet mingħajr deformazzjoni, filwaqt li kisi kontra l-korrużjoni ta ‘5μm jipproteġi kontra l-esponiment tal-likwidu li jkessaħ.

Applikazzjonijiet:

Fixtura tal-karozzi: Ħakkiem ta ‘l-angolu tal-lemin Storaen (grad 1, 1000x630mm) jiżgura li t-tidwir tal-blokka tal-magna huma perpendikulari ma’ uċuħ ta ‘tgħammir fi ħdan ± 0.01mm, u jnaqqas ir-rikors mill-ġdid tal-assemblaġġ b’40%.
Allinjament tal-magna CNC: Jivverifika l-vertikalità tal-magħżel fuq magni tat-tħin, itejjeb il-finitura tal-wiċċ (RA ≤1.6μm) u testendi l-ħajja tal-għodda b’25%.

3. Grad 2: Preċiżjoni għal skop ġenerali (± 10")

Affidabbli għal kompiti ta ‘allinjament u tqassim mhux kritiċi:

Tolleranza: ± 10 arcseconds (± 0.003mm / m), adattat għar-rekwiżiti tal-Klassi 2 GB / T 6092.
Għażliet tal-materjal: azzar tal-karbonju kosteffikaċi (għal ambjenti heavy-duty) jew aluminju anodizzat (għal reżistenza għall-korrużjoni fil-workshops tat-tessuti), li jiżnu biss 5kg għal mudelli 1500x1000mm.

Applikazzjonijiet:

Assemblaġġ ta ‘tagħmir tqil: Ħakkiem ta’ Edge Multi Angle (Grad 2, 2000x1500mm) jiċċekkja l-vertikalità tal-muntaturi tax-xafra tal-bulldozer, li jiżgura allinjament ta ’90 ° għal spostament ottimali tal-ħamrija.
Fabbrikazzjoni tal-metall tal-folja: gwidi ta ‘marki ta’ 90 ° liwja fuq folji ta ‘l-azzar ta’ 5mm-ħoxnin, li jnaqqsu l-aġġustamenti ta ‘prova u żball bi 30% fil-manifattura tal-għeluq.

4. L-assigurazzjoni tal-preċiżjoni ta ‘Storaen

Traċċabilità ta ‘kalibrazzjoni: Kull ħakkiem ta’ l-angolu dritt jinkludi ċertifikat iġġenerat minn CMM, traċċabbli għall-istandards nazzjonali tal-metroloġija.
Gradi Custom: Għandek bżonn ħakkiem ta ‘grad 0.5 għal sottokomponenti aerospazjali semi-kritiċi? L-inġiniera tagħna jfasslu t-tolleranzi għall-ispeċifikazzjonijiet tiegħek, imwassla f’4-6 ġimgħat.
Garanzija: Kopertura ta ‘sena kontra d-drift tal-vertikalità, id-doppju tal-medja tal-industrija, li tiżgura affidabilità fit-tul anke f’sħana ta’ workshop ta ’40 ° C.

Sew jekk teħtieġ l-eżattezza tas-sub-mikron tal-grad 0 għall-ajruspazju, il-prestazzjoni bilanċjata tal-grad 1 għall-magni tal-karozzi, jew l-affidabbiltà kosteffikaċi tal-grad 2 għall-kompiti ġenerali, is-soluzzjonijiet tal-ħakkiem tal-angolu rett ta ‘Storaen għandhom kontroll tal-vertikalità mhux imqabbla. Imqabbad ma ‘aċċessorji ta’ protractor ta ‘l-angolu rett għal spezzjoni ta’ angolu komprensiv, u fiduċja fl-għarfien espert tal-inġinerija tagħna biex tissodisfa l-aktar standards industrijali stretti – fejn kull grad ta ‘preċiżjoni jgħodd.

Għajnuniet tal-Ħażna tal-Ħakkiem tal-Angolu Right: Mdendlin vs Pjaċiti Orizzontali tal-Aħjar Prattiki

Ħażna xierqa hija kritika biex tinżamm il-preċiżjoni u l-lonġevità tal-ħakkiem tal-angolu dritt tiegħek. Inġiniera Storaen l-għodod tagħha – minn mudelli ta ‘ħakkiem tal-metall ta’ 90 grad ħafif għal soluzzjonijiet ta ‘ħakkiem b’ħafna angoli heavy-duty – b’disinji favur il-ħażna, iżda wara dawn l-aħjar prattiki jiżgura li l-investiment tiegħek jibqa’ preċiż għal snin. Hawn kif tagħżel bejn it-tqegħid mdendlin u orizzontali bbażat fuq it-tip ta ‘għodda tiegħek u l-bżonnijiet tal-workshop tiegħek:

1. Ħażna mdendlin: Ideali għal ħakkiema ħfief u żgħar għal medju

Adattat għal mudelli ta ‘ħakkiem angolu ta ’90 grad ≤1500x1000mm (eż., Aluminju tal-manjeżju jew aluminju anodizzat):

Għaliex taħdem: Id-dendil jelimina l-istress gravitazzjonali fuq it-truf tal-ħakkiem, u jevita l-warping żgħir li jista ‘jseħħ b’ħażna orizzontali. Il-ħakkiem tal-metall ta ’90 grad ta’ Storaen (5kg għal 1000x630mm) għandu toqob imdendlin rinforzati (dijametru ta ’20mm, countersunk biex jipproteġi t-truf) għal immuntar sigur.

Kif Tagħmilha:

Uża ganċijiet kontra l-vibrazzjoni (inklużi ma ‘ħakkiema Storaen) biex tistrieħ l-għodda vertikalment fuq rack immuntat fuq il-ħajt, li tiżgura li t-tarf ta’ 90 ° jiffaċċja ‘l isfel biex tevita l-akkumulazzjoni tat-trab.
Ħalli t-tneħħija ta ’50mm bejn il-ħakkiema biex tevita impatti aċċidentali – kritiċi għaż-żamma tal-preċiżjoni ta’ ± 2 "ta ‘mudelli ta’ ħakkiem ta ‘l-angolu rett.

L-aħjar għal: ambjenti ta ‘workshop bi spazju limitat ta’ l-art, jew meta jaħżnu l-angolu rper-kbarat kompatibbli ma ‘protractor li jeħtieġu aċċess rapidu għal spezzjonijiet frekwenti.

2. Pjazzament orizzontali: Rakkomandat għal ħakkiema kbar u kbar

Ideali għall-Mudelli tal-Ħakkiem tal-Ħadid Multi Angolu Mħas):

Għaliex taħdem: Ħażna orizzontali tqassam il-piż b’mod uniformi mal-bażi tal-ħakkiem, billi tuża d-disinn li jitlaq mill-istress ta ‘Storaen (ttremprar ta’ 550 ° C għal 4 sigħat) biex iżomm l-istabbiltà dimensjonali. Ħakkiem ta ‘3000x2000mm appoġġat fi tliet punti (Tmiem + Ċentru) jesperjenza 70% inqas SAG minn alternattivi mhux sostnuti.

Kif Tagħmilha:

Uża xkafef miksija bir-ragħwa (ħxuna ta ’10mm, anti-statiċi) biex ttaffi l-uċuħ tal-kuntatt tal-ħakkiem, li tipproteġi l-finitura bl-idejn (RA ≤1.6μm) ta’ mudelli ta ‘ħakkiem ta’ angolu dritt ta ‘preċiżjoni.
Aħżen f’żoni kkontrollati mit-temperatura (20 ° C ± 2 ° C) biex timminimizza l-espansjoni termali – speċjalment importanti għall-ħakkiema tal-aluminju tal-manjeżju, li jżommu 110kg / mm² is-saħħa tar-rendiment anke f’40 ° C sħana meta jkunu appoġġjati kif suppost.

Aħjar għal: setups ta ‘workshop fuq skala kbira jew meta jaħżnu l-kbarat flimkien ma’ aċċessorji ta ‘protractor ta’ l-angolu rett, li jiżguraw allinjament faċli għal spezzjonijiet ta ‘angolu kumplessi.

3. L-aħjar prattiki universali għat-tipi kollha tal-ħakkiem

Naddaf qabel il-ħażna: Imsaħ ma ‘Storaen’s inkluż iż-żejt kontra l-ħakk (5μm pickling żejt) biex tipproteġi kontra r-residwu tal-likwidu li jkessaħ – kritika għaż-żamma tar-reżistenza għall-korrużjoni tal-mudelli tal-ħakkiem tal-angolu tal-aluminju 90 grad f’ambjenti tal-baħar jew umda.
Evita l-istivar: Qatt ma l-ħakkiema tal-munzell vertikalment, peress li anke 5kg ta ‘pressjoni tista’ tiddeforma t-tarf ta ’90 ° ta ‘għodod mhux meħlusa mill-istress – il-ħakkiem tal-metall 1 ta’ Storaen ta ’90 grad jirreżisti din id-deformazzjoni iżda xorta jibbenefika minn ħażna ta’ saff wieħed.
Tikketta b’mod ċar: Immarka l-postijiet tal-ħażna bi grad ta ‘preċiżjoni (0/1/2) u tip ta’ materjal għall-għażla tal-għodda Quicken, speċjalment meta tuża varjanti tal-ħakkiem b’ħafna angoli għal kompiti speċifiċi bħall-kalibrazzjoni tal-vertikalità tal-magna CNC.

4. Karatteristiċi tad-disinn imsaħħa għall-ħażna ta ‘Storaen

Tisħiħ tat-toqba mdendlin: Il-kbarat kollha ≥1000mm jinkludu punti mdendlin imdendlin bl-azzar, ittestjati biex jappoġġjaw 5x il-piż tal-għodda mingħajr deformazzjoni – ideali għal pospożizzjoni frekwenti waqt spezzjonijiet tal-komponenti aerospazjali.
Saqajn kontra ż-żlieq (għal użu orizzontali): Mudelli tal-ħadid fondut għandhom tappijiet tat-tarf tal-gomma li jaqbdu l-ixkafef sewwa, li jipprevjenu slajds aċċidentali li jistgħu jagħmlu ħsara lit-tarf tal-kejl tal-ħakkiem waqt kompiti ta ‘assemblaġġ ta’ tagħmir tqil.
Soluzzjonijiet ta ‘Ħażna Custom: Għandek bżonn karettun mobbli għall-protractor tal-angolu rett tiegħek u sett ta’ ħakkiem b’ħafna angoli? It-tim tagħna jiddisinja xtillieri mfassla bl-inserzjonijiet tar-ragħwa, imwassla f’4-6 ġimgħat għal integrazzjoni bla xkiel fil-fluss tax-xogħol tiegħek.

Sew jekk tistrieħ ħakkiem ħafif ta ’90 grad angolu għal aċċess rapidu jew taħżen ħakkiem ta’ angolu dritt tqil orizzontalment għal stabbiltà massima, wara dawn il-prattiki jiżgura li l-għodda Storaen tiegħek tibqa ‘preċiża u lesta għall-użu. Id-disinji mtejba tal-ħażna tagħna – minn toqob imdendlin imsaħħa għal materjali meħlusa mill-istress – jikkumplimentaw manutenzjoni xierqa, li jestendu l-ħajja tal-istrumenti ta ‘preċiżjoni tiegħek u jipproteġu l-investiment tiegħek fil-kwalità. Aħżen intelliġenti, kejjel aktar intelliġenti ma ‘Storaen.
