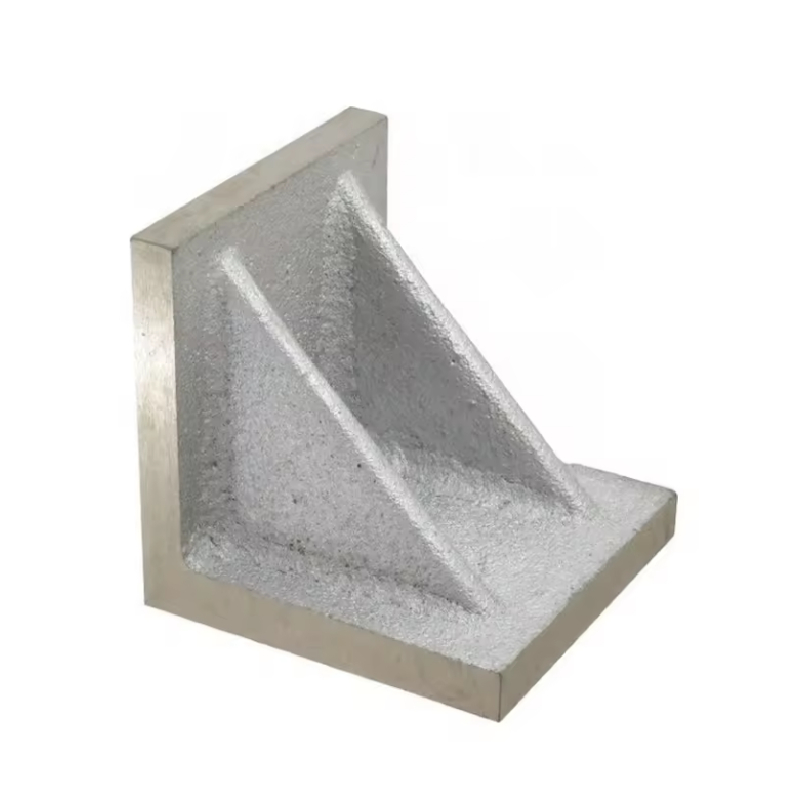

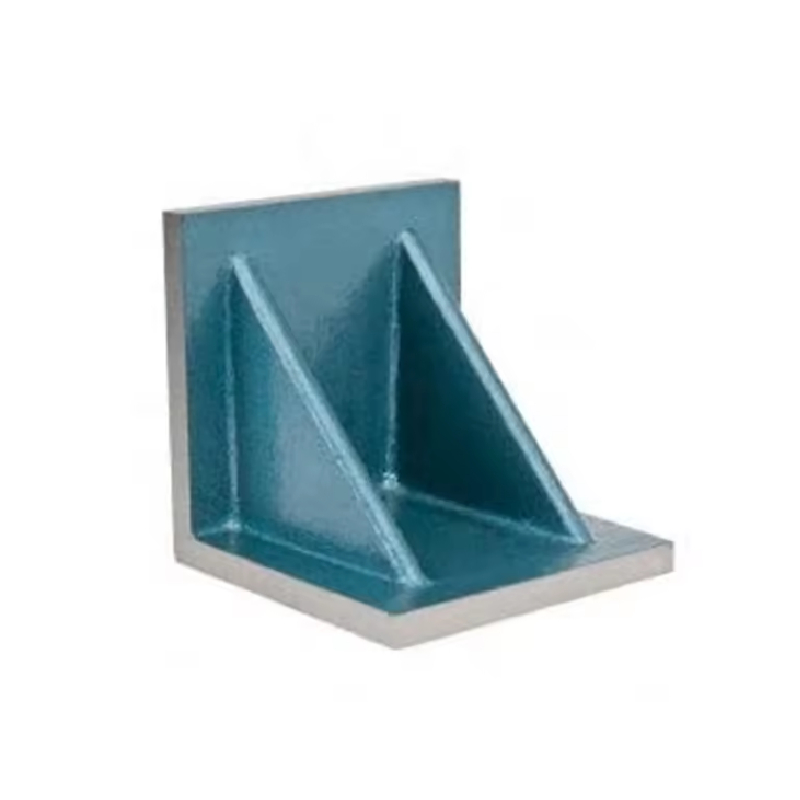

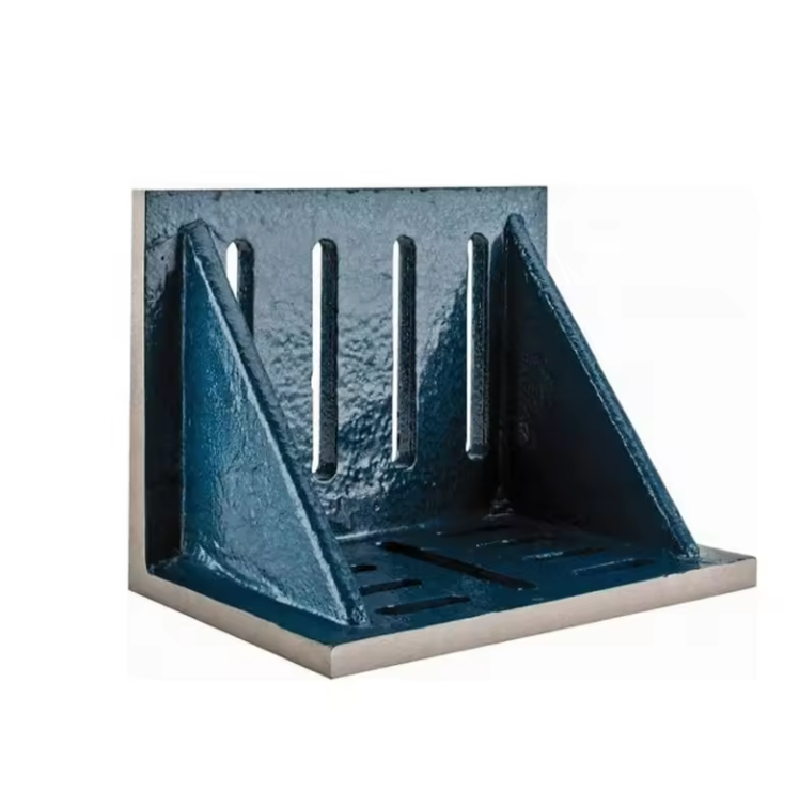

Pjanċi tal-Angolu tal-Ħadid Cast

Kodiċi tal-prodott: pjanċa mgħawweġ tal-ħadid fondut, pjanċa mgħawweġ tal-ħadid fondut, spezzjoni tal-ħadid fondut pjanċa mgħawġa

Il-vantaġġi tal-pjanċi tal-liwi tal-ħadid fondut huma preċiżjoni għolja, reżistenza tajba għall-ilbies, u manutenzjoni faċli.

Speċifikazzjonijiet tal-pjanċa tal-liwi tal-ħadid fondut: 200 × 200 ~ 800 × 600 (millimetri) Preċiżjoni: Livell 0, Livell 1, Livell 2, Livell 3.

Pjanċi mgħawġa tal-ħadid fondut huma manifatturati skont l-istandard JB6092-85, magħmul minn materjal HT200-HT300. Il-wiċċ tax-xogħol jadotta teknoloġija tal-brix u t-tħin, li tintuża għall-ispezzjoni tal-komponenti u l-ikklampjar fl-ipproċessar mekkaniku.

Applikazzjoni ta ‘pjanċa tal-liwi tal-ħadid fondut: Użata għall-ispezzjoni tal-angolu ta’ 90 ° ta ‘biċċiet tax-xogħol, billi tiċċekkja l-perpendikulari reċiproka ta’ uċuħ relatati ta ‘komponenti waqt il-manutenzjoni tat-tagħmir, u wkoll komunement użata għall-immarkar mill-fitters. Jista ‘jintuża wkoll komunement għall-ispezzjoni, l-installazzjoni, u l-ispezzjoni tal-wiċċ vertikali tal-għodda tal-magni, u jista’ jiċċekkja l-vertikalità tal-biċċiet tax-xogħol fuq pjanċi ċatti tal-ħadid fondut. Huwa adattat għal spezzjoni mekkanika u ta ‘strumenti ta’ preċiżjoni għolja u spezzjoni ta ‘non-vertikalità bejn l-għodod tal-magni.

Post tal-Oriġini ： Hebei, iċ-Ċina

Garanzija ： sena

Appoġġ apposta ： OEM, ODM, OBM

Isem tad-ditta ： Storan

Numru tal-Mudell ： 2012

Materjal ： Personalizzat

Eżattezza ： Personalizzata

Mod ta ‘tħaddim ： Personalizzat

Piż tal-Oġġett ： Personalizzat

Kapaċità ： Personalizzata

Isem tal-Prodott ： Pjanċa tal-angolu tal-ħadid fondut

Materjal ： HT200-300

Daqs ： Personalizzat

Ebusija tal-wiċċ tax-xogħol ： HB160-240

Proċess tal-Funderija ： Casting tar-ramel tar-reżina

Struttura ： Personalizzata

Pittura ： Primer u żebgħa tal-wiċċ

Grad ta ‘Preċiżjoni ： 1-3

Temperatura tax-xogħol ： (20 ± 5) ℃

Ippakkjar ： Kaxxa tal-Plywood

Ħin taċ-ċomb

Materjal: HT200-300

Speċifikazzjoni: Personalizza

Ebusija tal-wiċċ tax-xogħol: HB160-240

Trattament tal-wiċċ: brix, finitura tal-art jew finitura bil-makna

Proċess tal-Funderija: Casting tar-ramel tar-reżina

Pittura: pittura tal-primer u tal-wiċċ

Kisi tal-wiċċ: Ħidma tal-wiċċ mgħotti b’żejt tal-pickling u wiċċ mhux maħdum miksi b’żebgħa kontra l-korrużjoni

Temperatura tax-xogħol: (20 ± 5) ℃

Grad ta ‘Preċiżjoni: 1-3

Ippakkjar: kaxxa tal-plajwud

Disinn ta ‘manutenzjoni baxxa ta’ pjanċi ta ‘l-angolu tal-ħadid fondut: ebusija HB160-240 għal lonġevità

Fl-iffissar industrijali, il-pjanċi tal-angolu tal-ħadid fondut għandhom isofru użu tqil mingħajr manutenzjoni frekwenti. Storaen juża l-ħadid fondut griż HT200-HT300 (HB160-240) biex joħloq soluzzjonijiet tal-ikkastjar tal-pjanċa tal-angolu li jimminimizzaw il-manutenzjoni – ideali għal workshops fejn il-ħin ta ‘waqfien tal-għodda jiswa ħafna flus. Hawn kif id-disinn tagħna jiżgura durabilità bil-ħeffa:

1. ebusija għall-ilbies u r-reżistenza għall-impatt

Mudelli tal-pjanċa tal-angolu tal-kaxxa tal-ħadid fondut tagħna (160-240HB) jegħlbu materjali aktar artab minn 2x:

Reżistenza għall-brix: Mikrostruttura perlitika tiflaħ 10,000+ ċikli ta ‘kklampjar mingħajr ma titlef il-kwadru ta ’90 ° (± 5’ tolleranza), kritika għat-tħin / attrezzaturi tat-tħaffir fejn l-għodda kostanti ta ‘kuntatt ma tagħmel ħsara lill-alternattivi ta’ hardness aktar baxxa.
Ir-reżiljenza tal-impatt: Il-qawwa tat-tensjoni ta ‘200-300MPA tassorbi impatti minuri, billi tevita d-daqqiet / xquq li jeżaminaw pjanċi tal-aluminju u jeħtieġu tiswijiet frekwenti.

2. Stabbiltà meħlusa mill-istress

Proċess f’żewġ stadji jiżgura preċiżjoni dejjiema:

Tidwib tar-ramel tar-reżina: ħitan uniformi (15-30mm) u ttremprar ta ‘550 ° C jeliminaw 90% tal-ikkastjar tal-istress, li jipprevjenu t-tqaxxir. Isostni l-flatness tal-Klassi 2 (≤0.02mm / m) aktar minn 600mm, stabbli madwar 10 ° C – 40 ° C.
Finituri tal-wiċċ durabbli: mitħun (RA ≤3.2μm) jirreżisti l-akkumulazzjoni tal-likwidu li jkessaħ; Il-brix tal-idejn mhux obbligatorju (RA ≤1.6μm) ma jżid l-ebda manutenzjoni żejda – kisi ta ‘tqaxxir mhux simili fuq pjanċi orħos.

3. Korrużjoni u Kontroll tal-Frizzjoni

Karatteristiċi ta ‘manutenzjoni baxxa għal ambjenti ħorox:

Protezzjoni Naturali: Ħadid fondut dens inaqqas is-sadid b’50% kontra l-azzar; Kisi taż-żejt tal-pikling ta ‘5μm jestendi r-reżistenza f’workshops umdi.
Grafita awto-lubrikanti: tnaqqas il-frizzjoni bejn il-pjanċa u l-biċċiet tax-xogħol, u telimina l-ħtieġa għal żejt frekwenti – komuni ma ‘materjali oħra.

4. Applikazzjonijiet ta ‘domanda għolja

Ippruvat f’xenarji iebsa:

Makkinarju tqil li jiffissa: 600x400mm pjanċa tal-angolu tal-ħadid fondut tappoġġja blokki tal-magna 300kg kuljum għal 5+ snin mingħajr degradazzjoni, li jiffranka $ 2,000 + fi spejjeż annwali mill-ġdid.
Spezzjoni Awtomatizzata: Il-wiċċ stabbli HB180 iżomm l-allinjament ta ’90 ° (± 10 ") f’settijiet ta ‘CMM robotiċi, li jaqtgħu l-frekwenza tal-kalibrazzjoni b’75% u jagħtu spinta lill-fluss.

5. Il-wegħda ta ‘manutenzjoni baxxa ta’ Storaen

Disinn durabbli: minn bank 200x200mm sa 800x600mm mudelli industrijali, l-ebda komponenti fraġli jew kisi kumpless.
Assigurazzjoni tal-Kwalità: Tiltaqa ‘ma’ GB / T 6092-85 / ISO 1101, appoġġjata minn garanzija ta ‘sena kontra telf ta’ ebusija jew drift.
Vantaġġ tal-lonġevità: 3x il-ħajja tas-servizz ta ‘pjanċi ġeneriċi, li tnaqqas l-ispiża totali ta’ sjieda għal produzzjoni affidabbli.

Agħżel il-pjanċi tal-angolu tal-ħadid fondut ta ‘Storaen għal preċiżjoni bla tbatija. Is-soluzzjonijiet tagħna tal-pjanċa tal-angolu tal-kaxxa tal-ħadid fondut jikkombinaw ebusija HB160-240, ikkastjar mingħajr stress, u reżistenza għall-korrużjoni biex iwasslu prestazzjoni fit-tul ma ‘manutenzjoni minima. Iffoka fuq il-fluss tax-xogħol tiegħek – aħna nimmaniġġjaw id-durabilità.

Applikazzjonijiet tal-pjanċa tal-angolu tal-ħadid fondut: teħid ta ‘apparat & 90 ° squareness check

Fil-manifattura ta ‘preċiżjoni, il-pjanċi ta’ l-angolu tal-ħadid fondut huma essenzjali għall-attrazzjoni stabbli u l-eżattezza ġeometrika, speċjalment fejn il-kwadru ta ’90 ° huwa kritiku. Is-soluzzjonijiet tal-ikkastjar tal-pjanċa tal-angolu ta ‘Storaen joffru r-riġidità u d-durabilità li jisbqu f’żewġ rwoli ewlenin: teħid ta’ attrezzaturi u spezzjoni tal-kwadru.

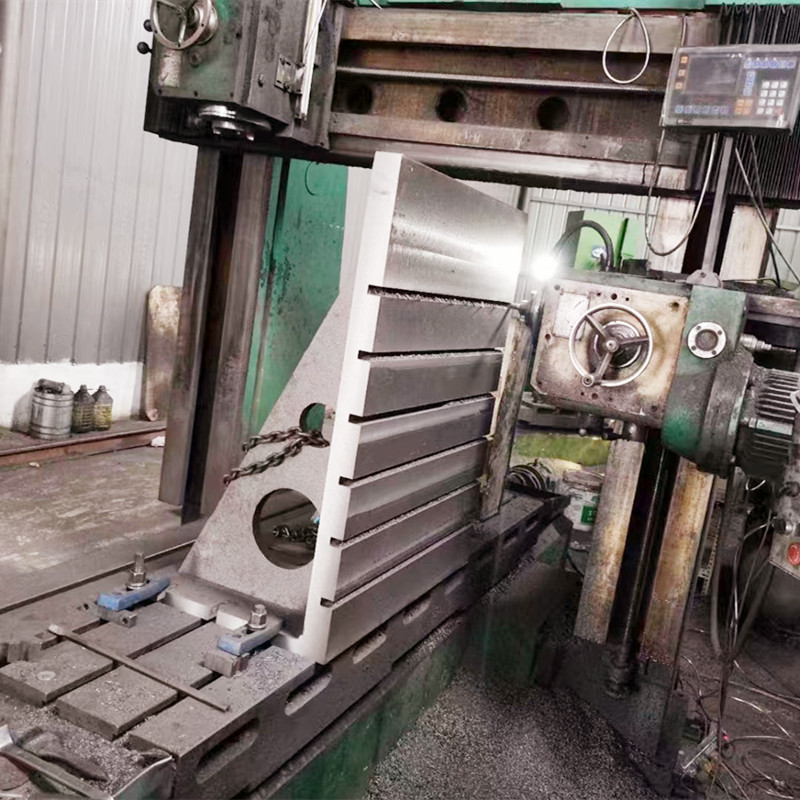

1. Tagħmir tal-apparat: Pożizzjonament ta ‘preċiżjoni għall-magni

Il-pjanċi tal-angolu tal-ħadid fondut ta ‘Storaen joħolqu bażijiet affidabbli għall-ikklampjar tal-biċċa tax-xogħol:

Stabbiltà tqila: Magħmul mill-ħadid fondut HT200-HT300 (160-240HB), huma jifilħu tagħbijiet ta ‘200 kg + mingħajr deformazzjoni – ideali għal housings ta’ trasmissjoni tal-karozzi tat-tħin CNC. Pjanċa ta ‘l-angolu tal-kaxxa tal-ħadid fondut ta’ 400x300mm tiżgura li toqob imtaqqbin iżommu allinjament eżatt ta ’90 ° ma’ uċuħ ta ‘tgħammir, u jnaqqsu l-iżbalji tal-attrezzaturi.

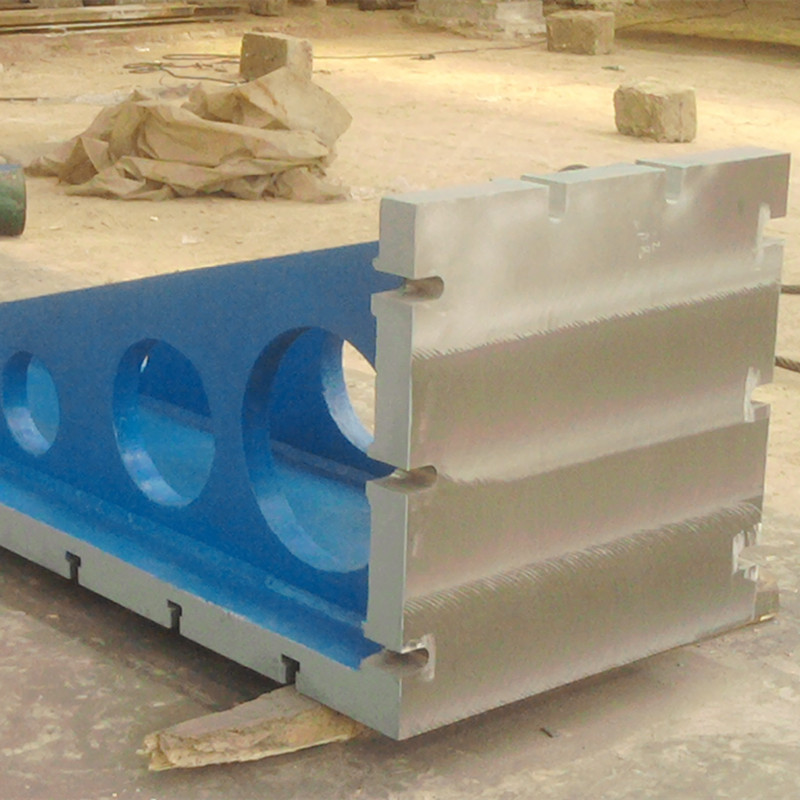

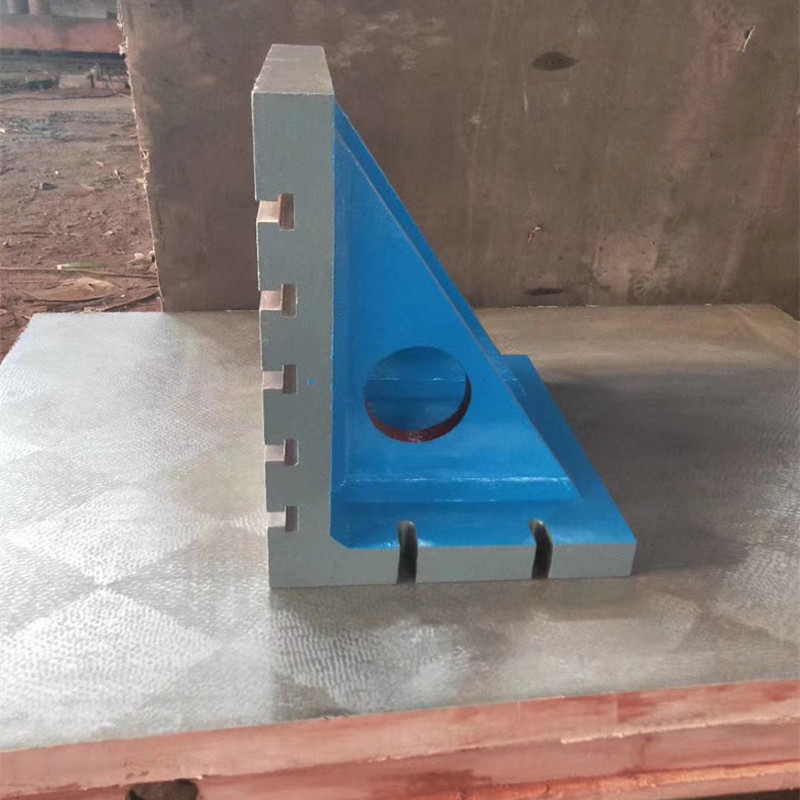

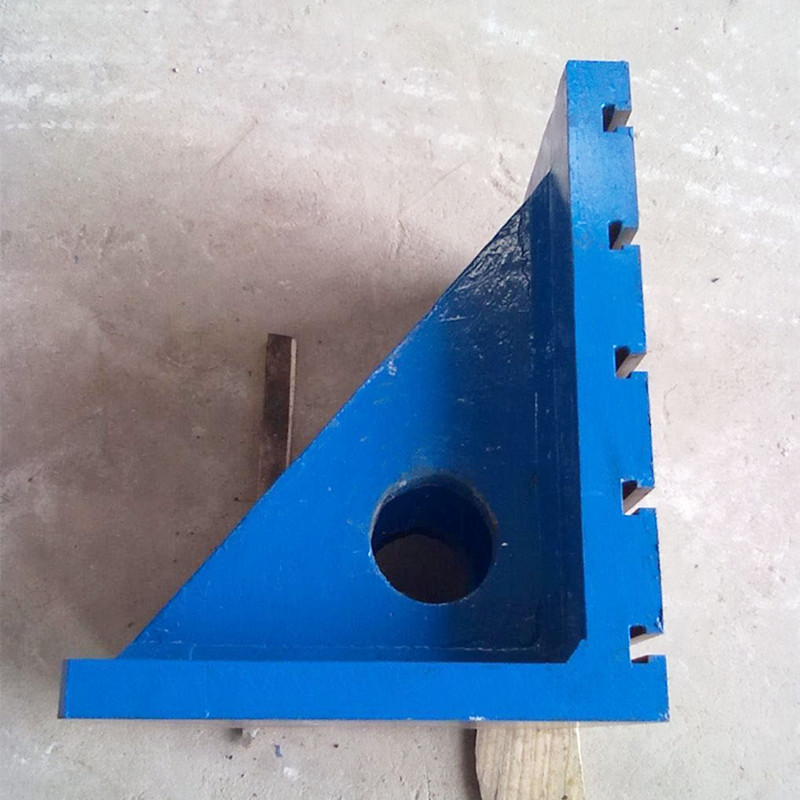

Disinn modulari ta ‘slot T: Slots T standard 14-24mm (± 0.1mm tolleranza) jaċċettaw klampi u indikaturi ta’ malajr, li jaqtgħu l-ħin ta ‘setup b’50% meta mqabbla ma’ attrezzaturi tal-azzar tad-dwana. Din il-versatilità taqbel mal-ħwienet tax-xogħol li jimmaniġġjaw muntaturi tal-magna, valvi, u partijiet robotiċi bi pjanċa waħda ta ‘600x400mm.

2. Verifika ta ‘Squareness ta’ 90 °: L-iżgurar ta ‘integrità mekkanika

Għal verifika tal-perpendikularità kritika:

Kalibrazzjoni CMM: Klassi 0 Il-pjanċi tal-angolu tal-kaxxa tal-ħadid fondut (≤0.0005mm / m flatness) iservu bħala standards ta ‘referenza għall-ispezzjoni tal-komponenti aerospazjali, bħall-parentesi tal-magna bil-ġett, li jiżguraw angoli ta ’90 ° fi ħdan ± 5 "biex jipprevjenu l-għeja tal-vibrazzjoni.
Allinjament tal-Għodda tal-Magni: Pjanċa tal-angolu tal-ħadid fondut 300x200mm tikkonferma l-vertikalità tal-magħżel fil-lathes / imtieħen għal ISO 1101, tnaqqas l-ilbies tal-għodda bi 15% u ttejjeb il-finitura tal-wiċċ (RA ≤1.6μm) fi qatgħat tqal tal-azzar.

3. Il-vantaġġi tad-disinn ta ‘Storaen għall-bżonnijiet industrijali

Materjal li jtaffi l-vibrazzjoni: Il-ħadid fondut HT200-HT300 inaqqas l-iżbalji tal-kejl b’40% f’workshops storbjużi, u jżomm il-kwadru waqt il-magni live.
Soluzzjonijiet Custom: Pjanċi mfassla 800x600mm bi kustilji rinforzati għall-attrezzaturi tal-ittimbrar huma kkonsenjati fi 4-6 ġimgħat, li jottimizzaw id-distribuzzjoni tat-tagħbija għal użu heavy-duty.
Assigurazzjoni tal-Kwalità: Kull pjanċa tissodisfa GB / T 6092-85 / ISO 1101 permezz ta ‘testijiet CMM, b’garanzija ta’ sena kontra drift ta ‘squareness għal applikazzjonijiet ta’ interessi għoljin.

4. Impatt tal-Industrija: Effiċjenza u Preċiżjoni

Automotive: Fornitur ta ‘Livell 1 juża l-ikkastjar tal-pjanċa tal-angolu tagħna għall-irjus taċ-ċilindru tal-apparat, u jikseb ± 0.01mm perpendikularità u jelimina l-assemblaġġ mill-ġdid tal-magna.
Aerospace: pjanċi tal-angolu tal-kaxxa tal-ħadid fondut jiżguraw li toqob tal-irbattuti tal-kustilja tal-ġwienaħ jallinjaw mal-gwarniċi tal-fuselage, li jaqtgħu l-ħin tal-assemblaġġ tal-inġenji tal-ajru bi 30%.

Il-pjanċi tal-angolu tal-ħadid fondut ta ‘Storaen jagħtu s-setgħa fil-kontrolli tal-preżentazzjoni u tal-kwadru. Inġinerija għal tagħbijiet tqal u eżattezza ripetibbli, is-soluzzjonijiet tal-ikkastjar tal-pjanċa angolu tagħna jnaqqsu l-ħin ta ‘setup, isaħħu l-ħajja tal-għodda, u jilħqu l-istandards industrijali l-aktar stretti, appoġġjati minn marka impenjata għall-eċċellenza tal-manifattura.
