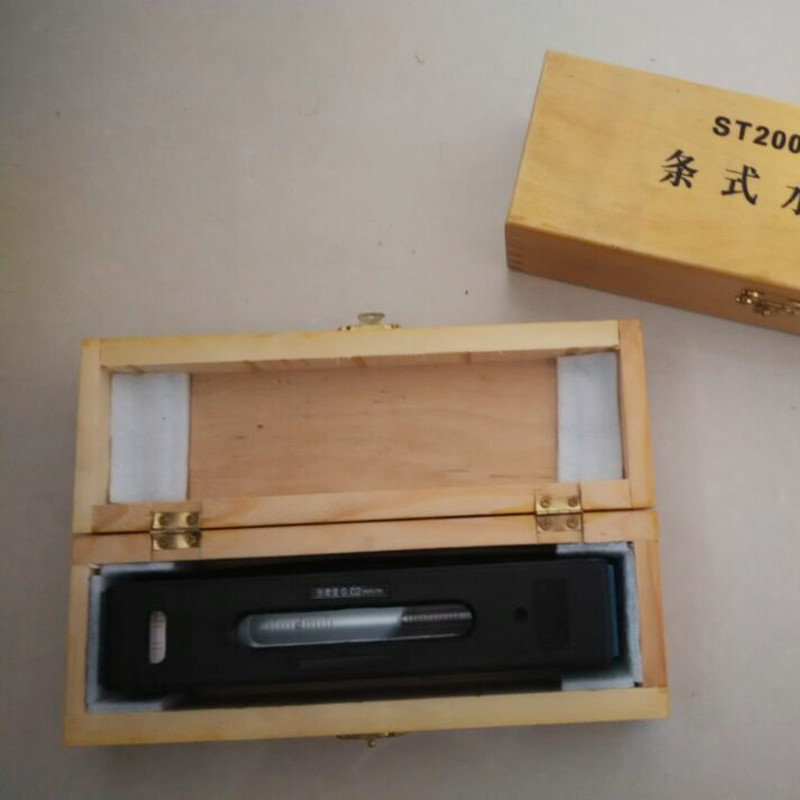

Livell tal-Bar

• - Kunjett ewlieni aġġustabbli 0.0002 "/ 10"
• - Bażi V-Grooved.
• - Bil-kunjett tat-test trasversali.
• - Korp robust tal-ħadid fondut.
• - Meta mqabbel ma ‘livelli ta’ preċiżjoni tal-kaptan regolari, dan il-livell huwa ddisinjat u prodott f’ambjent aktar sofistikat.
•
• Punti tal-prodott u applikazzjonijiet tal-livell tal-bar: Prekawzjonijiet għall-użu ta ‘livell ta’ bar:
• 1. Skond il-kejl b’livell ta ‘bar, il-wiċċ tal-kejl għandu jitnaddaf bir-reqqa u jintmesaħ niexef biex jivverifika difetti bħal grif, sadid, u burrs.
• 2. Qabel il-kejl b’livell ta ‘bar, iċċekkja jekk il-pożizzjoni żero hijiex korretta. Jekk mhux preċiż, il-livell aġġustabbli għandu jiġi aġġustat, u l-livell fiss għandu jissewwa.
• 3. Meta tkejjel b’livell ta ‘bar, l-influwenza tat-temperatura għandha tiġi evitata. Il-likwidu fil-livell għandu impatt sinifikanti fuq il-bidliet fit-temperatura. Għalhekk, għandha tingħata attenzjoni lill-influwenza tas-sħana tal-idejn, dawl tax-xemx dirett, u nifs ħażin fuq il-livell.
• 4. Fl-użu ta ‘livell ta’ bar, il-qari għandu jsir fil-pożizzjoni tal-livell vertikali biex jitnaqqas l-impatt tal-paralax fuq ir-riżultati tal-kejl.
•

• Parametru tal-prodott


• BAR LIVELL GAUGE M BAR LIVELL SPEĊIFIKAZZJONI MM: Eżattezza: 0.02mm / m.

X’inhu livell ta ‘bar? Differenzi ewlenin mil-livelli tal-qafas

​
Livell ta ‘bar huwa għodda ta’ preċiżjoni kompatta u lineari ddisinjata għall-kejl ta ‘dritta, allinjament, u inklinazzjoni fuq uċuħ ċatti jew ċilindriċi – ideali għal applikazzjonijiet industrijali fejn l-ispazju huwa limitat jew biċċiet tax-xogħol ċilindriċi (eż. Pipes, xaftijiet tal-magni) jeħtieġu spezzjoni. Fil-Storaen, il-livelli tal-bar tagħna għandhom korp tal-ħadid fondut imħatteb b’bażi mgħammra V, li jippermetti tqegħid sigur fuq uċuħ tondi, u kunjett ta ‘bżieżaq ta’ preċiżjoni waħda biex jindividwaw qliezet sottili (baxxi daqs 0.02mm / m devjazzjoni). Imma kif tvarja minn livell ta ‘qafas? Ejja nkissru d-distinzjonijiet ewlenin:​

1. Disinn u Struttura​

Livell tal-bar: Disinn lineari, ta ‘assi wieħed bi skanalatura b’forma ta’ V tul il-bażi (kritika biex taqbad oġġetti ċilindriċi) u kunjetti ta ‘bżieżaq wieħed jew tnejn (orizzontali / vertikali). Ħfief u portabbli, perfetti għal spazji stretti jew kejl fuq il-go.​

Livell ta ‘qafas (eż., Livell ta’ qafas ta ‘preċiżjoni): qafas rettangolari, b’erba’ naħat b’uċuħ multipli li jaħdmu bil-makna (quddiem, wara, fuq, qiegħ), li jappoġġjaw kemm kejl orizzontali kif ukoll vertikali fuq pjani ċatti. Bulker iżda aktar versatili għal spezzjonijiet kumplessi u multi-wiċċ.​

2. Fokus tal-kejl​

Livell tal-bar: Jispeċjalizza fl-allinjament ċilindriku (eż., Iċċekkja l-dritta tal-gwidi tal-għodda tal-magni, installazzjonijiet tal-pajpijiet) u flatness ta ‘pjan wieħed. Il-Groove V tiżgura kuntatt stabbli ma ‘xaftijiet tondi, li telimina ż-żliq waqt il-kejl.​

Livell ta ‘Qafas: Excels fuq kontrolli ta’ flatness multi-dimensjonali (orizzontali, vertikali, squareness) fuq uċuħ ċatti kbar bħal bażijiet tal-magni, oqfsa ta ‘kostruzzjoni, jew tabelli tal-injam. L-erba ‘truf tagħha jipprovdu punti ta’ referenza għal angolu kumpless u kompiti ta ‘allinjament.

​
3. Xenarji ta ‘Preċiżjoni u Applikazzjoni​

Iż-żewġ għodod joffru preċiżjoni għolja (0.02mm / m standard f’Storaen), iżda l-vantaġġi tagħhom jinsabu f’każijiet ta ‘użu differenti:​

Uża livell ta ‘bar meta taħdem ma’ komponenti ċilindriċi, binarji dojoq, jew fi spazji ristretti fejn għodda kompatta hija essenzjali.​
Agħżel għal livell ta ‘qafas (speċjalment livell ta’ qafas ta ‘preċiżjoni) meta tkejjel uċuħ ċatti, tiċċekkja angoli retti, jew li teħtieġ feedback orizzontali / vertikali simultanju f’workshops, siti ta’ kostruzzjoni, jew setups tal-magna CNC.​

4. L-għarfien espert ta ‘Storaen fiż-żewġ kategoriji​

Fil-Storaen, aħna inġinier livelli ta ‘bar għall-affidabbiltà imħatteb – il-korpi tal-ħadid fondut tagħhom jirreżistu l-korrużjoni u l-impatt, filwaqt li l-Groove V tgħaddi minn tħin ta’ preċiżjoni biex tiżgura tajbin ċilindriku perfett. Il-livelli ta ‘qafas tagħna, inklużi s-serje ta’ livell ta ‘qafas ta’ preċiżjoni premium, karatteristiċi ta ‘frejms ta’ l-aluminju ta ‘grad ta’ inġenji ta ‘l-ajru u sistemi ta’ vjali doppja għal preċiżjoni multi-wiċċ mhux imqabbla.​

Sew jekk għandek bżonn il-portabilità ta ‘livell ta’ bar jew il-versatilità ta ‘livell ta’ qafas, l-għodod ta ‘grad industrijali ta’ Storaen iwasslu l-preċiżjoni u d-durabilità li jitolbu l-proġetti tiegħek. Esplora l-firxa tagħna llum biex issib is-soluzzjoni tal-kejl it-tajba għall-applikazzjoni tiegħek.

Livell ta ‘bar ta’ preċiżjoni għolja: 0.02mm / m speċifikazzjonijiet ta ‘eżattezza

Fil-Storaen, is-serje tal-livell tal-bar tagħna tiddefinixxi mill-ġdid il-kejl ta ‘preċiżjoni bi preċiżjoni li twassal għall-industrija ta’ 0.02mm / m – imdaħħla għal kompiti fejn anke l-iżgħar devjazzjoni jista ‘jkollu impatt fuq is-suċċess tal-proġett. Din l-ispeċifikazzjoni tfisser l-għodda tagħna tiskopri biss 0.02mm inklinazzjoni fuq 1 metru ta ‘tul, li tistabbilixxi l-istandard għal allinjament kritiku f’applikazzjonijiet industrijali, tal-manifattura u tal-manutenzjoni.​

1. Teknoloġija tal-kunjett tal-bżieżaq kalibrata​

Il-qalba tal-preċiżjoni tal-livell tal-bar tagħna hija l-kunjett tal-bżieżaq kalibrat metikolożament tagħha, mibni bi ħġieġ ta ‘grad ottiku u fluwidu stabbilizzat fit-temperatura biex jimminimizza l-iżbalji ta’ espansjoni. Kull kunjett jgħaddi minn proċess ta ‘kalibrazzjoni fi tliet stadji, li jiżgura li l-bżieżaq tistrieħ eżattament fiċ-ċentru meta l-wiċċ ikun perfettament orizzontali jew vertikali. Dan jelimina l-konjizzjoni, u jipprovdi qari ċar u ripetibbli anke f’ambjenti li jvarjaw.​

2. Bażi V-Grooved bil-Precision Machined​

Il-livell tal-bar tagħna għandu art tal-kanal b’forma ta ‘V għal tolleranzi fil-livell ta’ mikron, li jiżgura kuntatt bla xkiel ma ‘uċuħ ċilindriċi bħal xaftijiet tal-magna, pajpijiet, jew gwidi tal-ferrovija. L-angolu ta ‘120 ° tal-kanal u l-wiċċ tal-mera (RA ≤ 0.8μm) jeliminaw inkonsistenzi ta’ żliq u kejl, u jagħmilha ideali għal kontrolli ta ‘dritt fuq il-biċċiet tax-xogħol tondi, fejn l-eżattezza mhix negozjabbli.

​
3. Kostruzzjoni imħatteb għal prestazzjoni stabbli​

Miżmum f’ġisem tal-ħadid fondut trattat bis-sħana, il-livell tal-bar tagħna jirreżisti espansjoni termali u stress mekkaniku, li jżomm eżattezza ta ‘0.02mm / m fit-temperaturi ta’ -10 ° C sa 50 ° C. Id-disinn tal-qalba solida jtaffi l-vibrazzjonijiet mill-makkinarju industrijali, filwaqt li l-kisi anti-korrużiv tal-enamel jipproteġi kontra ż-żejt, likwidu li jkessaħ u umdità, kritiku għal preċiżjoni fit-tul f’ambjenti ħorox tal-workshop.​

4. Applikazzjonijiet fejn il-preċiżjoni hija l-iktar​

Mill-allinjament tal-gwidi tal-għodda tal-magni CNC għall-verifika tal-lemin tar-rombli tal-conveyor jew tal-installazzjonijiet tal-pipeline, il-livell tal-bar tagħna ta ‘preċiżjoni għolja jagħti affidabilità mhux imqabbla. Inġiniera u tekniċi jafdaw il-klassifikazzjoni tagħha ta ‘0.02mm / m:​

Setup tal-Għodda tal-Magni: L-iżgurar tal-allinjament tal-magħżel biex tevita difetti fil-biċċa tax-xogħol​
Spezzjoni tal-Komponent Aerospazjali: Validazzjoni ta ‘Tolleranzi Ċilindriċi tal-Parti​
Manutenzjoni tat-Tagħmir Tqil: Xaftijiet taċ-Ċilindru Idrawliku Kalibranti għal Operazzjoni Smooth​

5. L-impenn ta ‘Storaen għall-eżattezza​

Kull livell tal-bar iħalli l-fabbrika tagħna b’ċertifikat ta ‘kalibrazzjoni traċċabbli, li jikkonferma l-konformità mal-istandards ISO 17025. Aħna nissuġġerixxu kull għodda għal verifika ta ‘kwalità ta’ 12-il punt, inklużi l-ittestjar tal-flatness, kontrolli ta ‘stabbiltà tal-bżieżaq, u ċikliżmu tat-temperatura, biex niggarantixxu li l-ispeċifikazzjoni ta’ 0.02mm / m hija vera matul iċ-ċiklu tal-ħajja tagħha.​

Meta l-proġett tiegħek jitlob kejl li tista ‘tieħu r-reputazzjoni tiegħek fuqha, agħżel il-livell tal-bar Storaen – fejn il-preċiżjoni ta’ 0.02mm / m mhix biss speċifikazzjoni, iżda wegħda ta ‘preċiżjoni mingħajr kompromess.

Applikazzjonijiet tal-Livell tal-Bar: Kejl tal-Biċċiet tax-Xogħol Ċilindriċi u V-Grooves

Fil-kejl industrijali, il-livelli tal-bar jisbqu f’ħidmiet ta ‘preċiżjoni li jinvolvu uċuħ ċilindriċi u strutturi b’forma ta’ V – rwoli fejn id-disinn speċjalizzat tagħhom jiżboq għodod ġenerali. Fil-Storaen, is-serje tal-livell tal-bar tagħna hija mfassla biex tindirizza dawn l-isfidi bi preċiżjoni u affidabilità mhux imqabbla, u dan jagħmilha l-għażla preferuta għal professjonisti li jaħdmu ma ‘biċċiet tax-xogħol ċilindriċi, gwidi tal-għodda tal-magni, u komponenti tal-Grooved V.

1. Kontrolli ta ‘Allinjament u Straightness tal-Biċċa tax-Xogħol Ċilindriċi

Karatteristika li tiddefinixxi l-livell tal-bar – il-bażi mġebbda V – toħloq interface sigura u stabbli b’uċuħ tondi, bħal:

Xaftijiet tal-Għodda tal-Magni: Meta tallinja xaftijiet tal-magħżel CNC jew rombli tal-conveyor, il-livell tal-bar ta ‘Storaen jiżgura runout minimu billi jindividwa mikro-lants (baxx daqs 0.02mm / m) tul l-assi lonġitudinali taċ-ċilindru. L-angolu ta ‘120 ° tal-Groove u l-wiċċ ta’ preċiżjoni (RA ≤ 0.8μm) jikkonformaw perfettament mal-ġeometrija ċilindrika, jeliminaw żliq u żbalji ta ‘kejl.

Installazzjonijiet tal-Pipeline: Fis-sistemi taż-żejt u tal-gass jew tal-pajpijiet industrijali, il-livell tal-bar tagħna jivverifika l-lemin tas-segmenti tal-pajpijiet waqt l-assemblaġġ, li jipprevjeni allinjament ħażin li jista ‘jikkawża ineffiċjenzi tal-fluss jew stress strutturali. Id-disinn kompatt tiegħu jidħol faċilment fi spazji tal-kondjuwiti stretti, fejn l-għodda msawwra jonqsu milli jilħqu.

2. Kalibrazzjoni tal-komponent V-Groove

Strutturi mqaxxra V – komuni fl-attrezzaturi, gauges, u sistemi ferrovjarji – jirranġaw kontrolli preċiżi ta ‘angolu u flatness. Il-livell tal-bar ta ‘Storaen jeċċella hawn minn:

Ittestjar ta ‘Squareness V-Groove: It-tqegħid tal-livell bejn żewġ Grooves V opposti (eż., Fil-pjastri tal-għodda tal-magni) jiżvela devjazzjonijiet angolari, li jiżgura li l-komponenti jingħaqdu b’mod korrett għal moviment lineari bla xkiel.
L-allinjament tal-binarji ggwidati V: Fil-linji tal-manifattura awtomatizzati, il-livell tal-bar tagħna jiżgura li l-linji ggwidati V huma perfettament paralleli, li jimminimizzaw l-ilbies fuq vaguni li jiċċaqilqu u jżommu preċiżjoni tal-pożizzjoni għal armi robotiċi jew maniġers tal-materjal.

3. Kompiti ta ‘preċiżjoni tal-karozzi

F’industriji fejn it-tolleranzi jitkejlu fil-mikroni:

Assemblaġġ tal-Karozzi: Matul l-installazzjoni tal-powertrain, l-għodda tagħna tiżgura li camshafts u crankshafts ikunu allinjati fl-ispeċifikazzjoni, li jipprevjenu kwistjonijiet ta ‘prestazzjoni għalja fil-linja.

4. Għaliex il-livelli tal-bar Storaen iwasslu fil-kejl ċilindriku

Il-livelli tal-bar tagħna jikkombinaw tliet vantaġġi ewlenin għal dawn l-applikazzjonijiet:

Kostruzzjoni tal-ħadid fondut imħatteb: Jirringrazzja l-impatti u l-varjazzjonijiet termali fil-workshops ħorox, iżommu l-eżattezza matul snin ta ‘użu qawwi.
Kunjetti tal-bżieżaq ta ‘grad ottiku: Ipprovdi qari immedjat u mhux ambigwu anke f’kundizzjonijiet ta’ dawl baxx, billi tnaqqas il-ħin tal-kejl bi 30% meta mqabbel ma ‘livelli ġeneriċi.
Kalibrazzjoni Traċċabbli: Kull għodda tiġi flimkien ma ‘rapport ċertifikat ISO 17025, li jiggarantixxi li l-eżattezza tiegħu ta’ 0.02mm / m tissodisfa l-istandards internazzjonali għal kompiti kritiċi.

Sew jekk tkun qed tallinja xaft wieħed jew timmaniġġja installazzjoni industrijali kumplessa, il-livell tal-bar ta ‘Storaen jagħti l-preċiżjoni u d-durabilità meħtieġa biex iżżomm il-biċċiet tax-xogħol ċilindriċi u l-komponenti tal-V-grooved fit-tolleranza. Fiduċja l-għodda ddisinjata għall-isfidi uniċi tal-kejl tal-wiċċ tond, għaliex fil-manifattura, l-iżgħar kurva tista ‘tagħmel l-akbar differenza.
