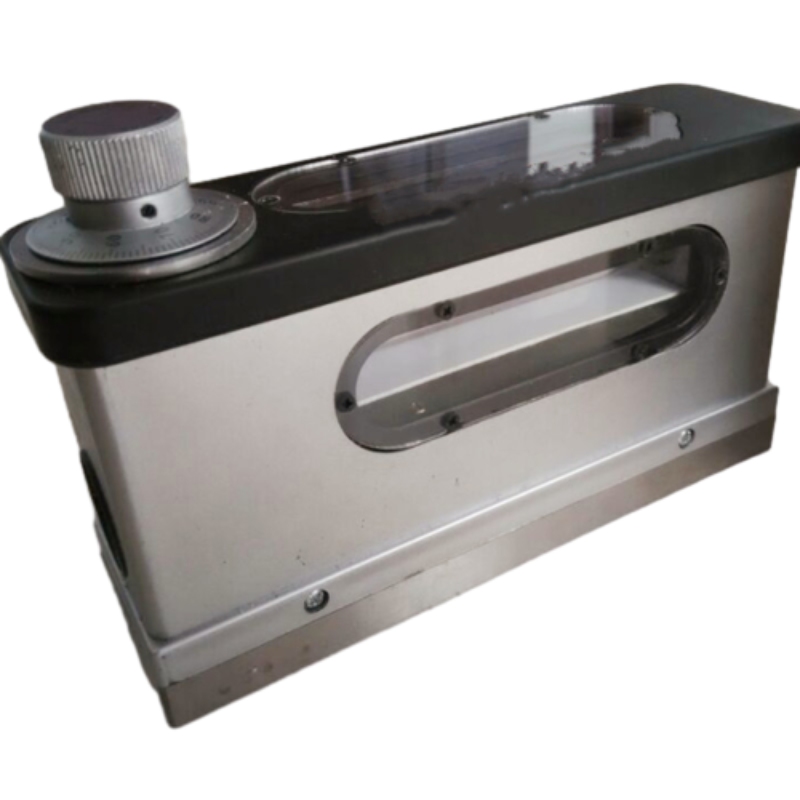

Livell ta’ immaġni komposti ottiċi

1. 1.Application

Il-livell ta ‘immaġni kompost ottiku huwa użat ħafna fil-kejl tal-gradjenti tal-wiċċ ċatt u tal-wiċċ ċilindriku għad-direzzjoni orizzontali; Il-pjan u l-lemin tas-slideway jew il-bażi tal-għodda tal-magna jew l-istrument mekkaniku ottiku kif ukoll il-korrettezza tal-installazzjoni tal-pożizzjoni tat-tagħmir.

2. 2. Dejta teknika

(1) Kull valur tal-gradwazzjoni: … 0.01mm / m

(2) Medda ta ‘kejl massima: … 0 ~ 10mm / m

(3) Allowance: … 1mm / f’metru wieħed … 0.01mm / m

Fil-firxa sħiħa tal-kejl … 0.02mm / m

(4) devjazzjoni tal-pjan fuq wiċċ tax-xogħol … 0.0003mm / m

(5) Kull valur tal-gradwazzjoni tal-livell tal-ispirtu … 0.1mm / m

(6) wiċċ tax-xogħol (LW): … 165 48mm

(7) Piż nett tal-istrument: … 2kgs.

3.
4. 3. Struttura tal-istrument:

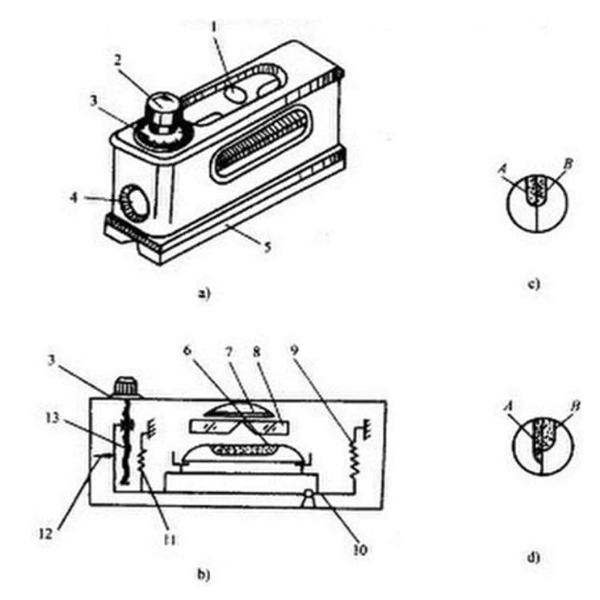

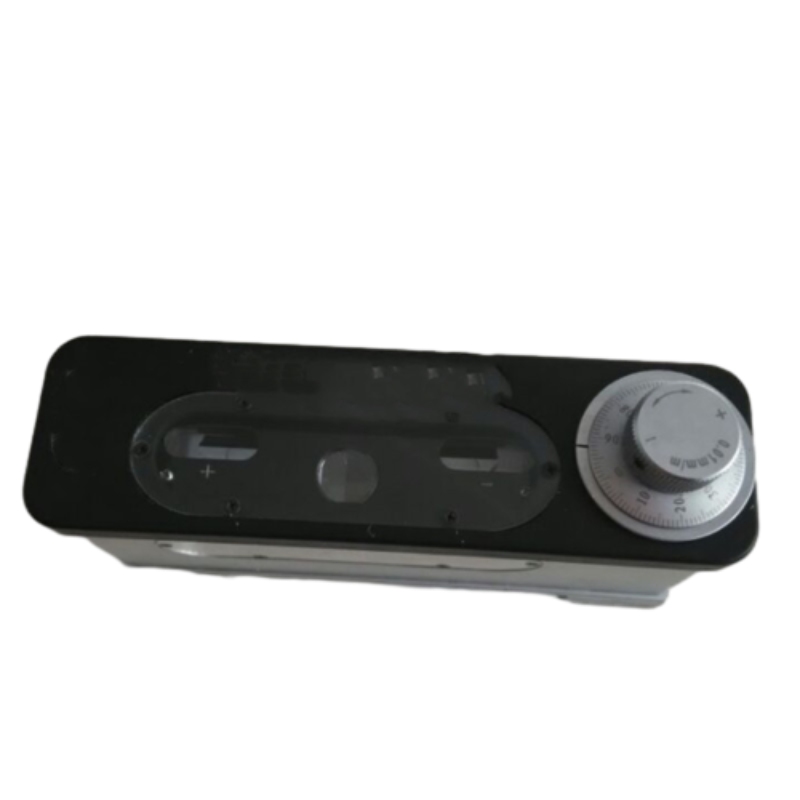

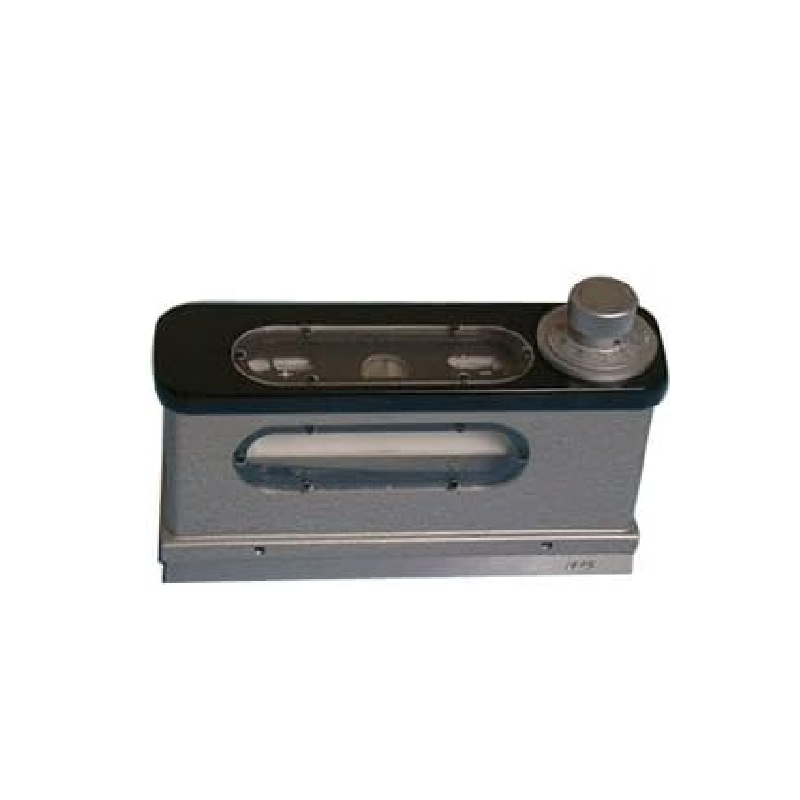

Il-livell ta ‘immaġni kompost jikkonsisti prinċipalment mill-partijiet li ġejjin bħal mikro-aġġustament tal-kamin, ġewż, diska gradwata, livell ta’ spirtu, priżma, lenti, lieva kif ukoll bażi b’wiċċ tax-xogħol sempliċi u V.

4. 4. Prinċipju tax-xogħol:

Il-livell ta ‘immaġni kompost juża priżma biex jikseb l-immaġini tal-bżieżaq ta’ l-arja fil-livell ta ‘l-ispirtu kompost u mkabbar biex itejjeb l-eżattezza tal-qari u juża sistema ta’ trasmissjoni tal-lieva u mikro-kamin biex itejjeb is-sensibilità tal-qari. Għalhekk jekk il-biċċa tax-xogħol bi gradjent ta ‘0.01mm / m, tista’ tinqara b’mod preċiż fil-livell ta ‘immaġni kompost (il-livell ta’ l-ispirtu fil-livell ta ‘immaġni kompost għandu prinċipalment ir-rwol li jindika żero).

5. 5. Metodu li jopera:

Poġġi l-livell ta ‘immaġni kompost fuq il-wiċċ tax-xogħol tal-biċċa tax-xogħol tal-kejl u l-gradjent tal-biċċa tax-xogħol tal-kejl jikkawża li l-iżvantaġġ tal-immaġini tal-bużżieqa tal-arja tal-irmonk; Dawwar id-diska gradwata sakemm l-immaġini tal-bużżieqa tal-arja tal-irmonk jikkoinċidu u l-qari jista ‘jinkiseb immedjatament. Il-gradjent attwali tal-biċċa tax-xogħol tal-kejl jista ‘jiġi kkalkulat bil-formula li ġejja:

Gradjent attwali = Valur tal-Gradjent Fulcrum Distance Disc Reading

Eżempju tal-volpi: Qari tad-diska: 5 gradjenti; Peress li dan il-livell ta ‘immaġni kompost huwa foxed bil-valur tal-gradjent u d-distanza tal-fulkru, jiġifieri l-valur tal-gradjent: 0.01mm / m u distanza ta’ fulkru: 165mm.

Allura: gradjent attwali = 165mm 5 0.01 / 1000 = 0.00825mm

6.
7. 6. Avviż dwar l-operazzjoni:

(1) Qabel l-użu, naddaf it-trab taż-żejt bil-petrol u mbagħad naddaf bil-garża assorbenti.

(2) Il-bidla fit-temperatura għandha influwenza kbira fuq l-istrument u għalhekk għandha tkun separata bis-sors tas-sħana biex tevita żball.

(3) Waqt il-kejl, dawwar id-diska gradwata sakemm l-immaġini tal-bżieżaq tal-arja tal-irmonk jikkoinċidu kompletament u allura jista ‘jittieħed il-qari kemm fuq direzzjonijiet pożittivi kif ukoll negattivi.

(4) Jekk l-istrument jinstab f’pożizzjoni żero korretta, jista ‘jiġi aġġustat; Poġġi l-istrument fuq mejda stabbli u dawwar id-diska gradwata biex tissettja l-immaġini tal-bżieżaq tal-irmonk li jikkoinċidu biex jiksbu l-ewwel qari A; Imbagħad dawwar l-istrument bi 180o u poġġi lura lejn il-post oriġinali tiegħu. RA-ROTATE Id-diska gradwata biex tikseb il-bżieżaq tal-arja tal-irmonk jikkoinċidu biex jiksbu t-tieni qari b. Allura 1/2 (α + β) hija d-devjazzjoni żero tal-istrument. Ħoll it-tliet viti ta ‘sostenn fuq id-diska gradwata u agħfas ħafif bl-idejn il-kappa ta’ aġġustament imqabbża; Dawwar id-diska b’1 / 2 (α + β) biex tikseb id-devjazzjoni żero u l-linja tal-punt kompost; Fl-aħħar waħħal il-viti.

(5) Wara x-xogħol, il-wiċċ tax-xogħol tal-istrument għandu jkun imnaddaf u miksi b’aċidu, anidru, żejt antirust u karta antirust; Poġġiha fil-kaxxa tal-injam u mbagħad aħżinha f’post niexef nadif.

Tags Hot: Livell Ottiku tal-Immaġni Ottika Ottika tal-Livell tal-Immaġni Kompost Ċina Kompost Ottiku Livell Ottiku Livell ta ‘Immaġni Ottika Fabbrika Stabbli Ottika Kompost Livell ta’ Immaġni

Parametri Tekniċi

- Valur tal-pjanċa Ċempel 0.01 mm / m

- Firxa tal-kejl 0-10 millimetri / metru

- Żball ġenitur-tifel fi ħdan ± 1mm / m + 0.01 mm / m

- L-iżball tal-ġenituri fil-firxa kollha tal-kejl huwa ± 0. 02 millimetri / meter

- Devjazzjoni tal-Flatness tal-Bench ta ‘0.003mm

- Valur taċ-ċellula Standard 0.1 millimetri / meter

- Desk tal-Uffiċċju Daqs 165 x 48 millimetri

- Piż nett 2.2 kilogrammi

Manutenzjoni tal-Livell ta ‘Immaġni Kompost Ottiku: Żejt Antirust u Għajnuniet għall-Ħażna

Manutenzjoni xierqa tiżgura li l-livell ta ‘immaġni kompost ottiku tiegħek iżomm il-preċiżjoni u d-durabilità ta’ 0.01mm / m. Segwi dawn il-passi biex tipproteġi t-teknoloġija tal-priżma u l-komponenti mekkaniċi tagħha:

1. Tindif ta ‘kuljum għall-protezzjoni tal-wiċċ

Wara l-użu, imsaħ uċuħ tax-xogħol (v-groove, truf, lentijiet) b’alkoħol isopropyl fuq drapp bla lint biex jitneħħew iż-żjut u t-trab. Uża pinzell artab għal debris stubborn – qatt ma joborxu, li jistgħu tobrox partijiet ottiċi jew jagħmlu ħsara lill-kisi tal-metall. Dan jippreserva l-uċuħ ta ‘l-art ta’ preċiżjoni (RA ≤ 0.1μm) kritiċi għal qari preċiż.

2. Kura ta ‘rutina antirust għal partijiet tal-metall

Filwaqt li l-bażi tal-granit tirreżisti l-korrużjoni, il-komponenti tal-metall (viti, lievi, ċappetti) għandhom bżonn protezzjoni. Applika ż-żejt kontra l-ħakma mhux aċidiku ta ‘Storaen kull 3 xhur jew wara espożizzjoni għall-umdità:

Applika rqiq fuq ħjut u pern ma ‘qatra, billi tevita l-ġabra fuq granit / lentijiet.
Jipprevjeni l-ħtif: iżomm is-sensittività tal-mekkaniżmu tal-lieva (preċiżjoni ta ‘0.001mm) għal kejl ta’ inklinazzjoni ċilindrika.

3. Prattiki ta ‘ħażna ottimali

Aħżen fil-każ iebes inkluż jew kabinett niexef biex tevita ħsara fit-temperatura / umdità:

Ambjent: 10 ° C – 30 ° C, <60% umdità biex tevita kondensazzjoni tal-lenti u distorsjoni ottika.
Pożizzjonar: qiegħed ċatt jew wieqaf fi slots ikkuttunati; Qatt taħt oġġetti tqal biex tevita l-allinjament ħażin tas-sistema ottika.
Ħażna fit-tul: terġa ‘tapplika żejt kontra l-ħakk u żid pakkett tas-silika; Spezzjona 24 siegħa qabel l-użu, billi tivverifika l-pożizzjoni żero permezz ta ‘kalibrazzjoni ta’ rotazzjoni ta ‘180 °.

4. Spezzjonijiet funzjonali ta ‘kull xahar

Iċċekkja l-prestazzjoni regolarment biex tiżgura l-affidabbiltà:

Ċarezza tal-bżieżaq: Ikkonferma li l-immaġni tal-bżieżaq kompost tallinja bla xkiel mingħajr ċċajpar.
Moviment tal-Lever: Ittestja mikro-screws għal rotazzjoni bla xkiel – ebusija ta ‘sinjali meħtieġa lubrikazzjoni.
Kontroll tal-flatness: Uża pjanċa ta ‘referenza biex tivvalida flatness kalibrata mill-fabbrika (± 0.0003mm / m).

5. L-appoġġ ta ‘Storaen għall-lonġevità

Ingranaġġ is-servizzi esperti tagħna biex iżommu l-ogħla prestazzjoni:

Kalibrazzjoni mill-ġdid tal-fabbrika: Irrestawra l-preċiżjoni ta ‘0.01mm / m permezz ta’ tagħmir iċċertifikat ISO għal applikazzjonijiet kritiċi.
Partijiet Ġenwini: Komponenti ta ‘sostituzzjoni jiżguraw il-kompatibilità u jippreservaw l-eżattezza oriġinali.

Billi ssegwi dawn il-passi, il-livell ta ‘immaġni kompost Ottiku tiegħek ta’ Storaen se jagħti preċiżjoni konsistenti għal kompiti ta ‘allinjament industrijali, appoġġjati mit-30+ snin tagħna ta’ għarfien espert tal-inġinerija.

Kalibrazzjoni tal-pożizzjoni żero ta ‘livell ta’ immaġni kompost ottiku: Metodu ta ‘rotazzjoni ta’ 180 ° spjega

Kalibrazzjoni żero preċiża hija vitali għal-livell ta ‘immaġni kompost ottiku tiegħek biex iżżomm il-preċiżjoni tagħha ta’ 0.01mm / m u ± 0.0003mm / m flatness. Il-metodu ta ‘rotazzjoni ta’ 180 ° jelimina ċaqliq ottiku jew mekkaniku sottili, li jiżgura kejl affidabbli f’ħidmiet kritiċi bħall-allinjament tal-magna CNC jew spezzjoni tal-komponenti aerospazjali. Hawn gwida simplifikata, pass pass:

1. Għaliex tikkalibra?

L-impatti, il-vibrazzjonijiet, jew il-varjazzjonijiet fit-temperatura jistgħu jbiddlu r-referenza żero tal-livell, li jwassal għal drift tal-kejl. Il-kalibrazzjoni tirranġa l-kunjett tal-bżieżaq mas-sistema tal-priżma ottika u tal-lieva tal-għodda, billi tiżgura linji bażi konsistenti għal applikazzjonijiet industrijali fejn devjazzjonijiet ta ‘0.001mm mhumiex aċċettabbli – bħall-verifika tal-gwidi tal-għodda tal-magni jew l-oqfsa strutturali.

2. Rekwiżiti ta ‘setup

Livell ta ‘immaġni kompost ottiku Storaen (li fih bażi ta’ V-grooved u kamin ta ‘mikro-aġġustament)
Flat ta ‘referenza ta’ preċiżjoni ċċertifikata (eż., Il-pjanċa tal-wiċċ tal-granit Storaen tagħna, bi flatness ≤0.0002mm / m)
Workbench nadif u ħieles mill-vibrazzjoni f’ambjent stabbilizzat fit-temperatura (18 ° C – 22 ° C Rakkomandat)

3. Pass 1: Kejl inizjali

Poġġi l-livell fit-tul fuq il-flat ta ‘referenza, billi tallinja l-bażi tal-V-grooved mal-assi ċentrali tal-flat. Dawwar il-kamin tal-mikro-aġġustament sakemm l-immaġni tal-bżieżaq kompost – maħluqa mis-sistema ta ‘priżma ta’ 45 ° – tirkeb fuq il-vitell. Irreġistra din il-qari tal-iskala inizjali (a), li tirrifletti d-devjazzjoni attwali minn vera żero.

4. Pass 2: 180 ° rotazzjoni u t-tieni qari

Flip bir-reqqa l-livell ta ‘180 ° end-to-end waqt li żżomm l-orjentazzjoni lonġitudinali tagħha fuq il-flat (evita kwalunkwe moviment laterali). Aġġusta mill-ġdid il-mikro-kamin biex tallinja l-immaġni tal-bżieżaq u rreġistra l-qari l-ġdid (b). Id-differenza δ = | a – b | Jindika żball ta ‘pożizzjoni żero; Il-valuri ideali għal-livelli ta ‘storaen għandhom ikunu ≤0.005mm / m.

5. Pass 3: Korrezzjoni u Verifika ta ‘Żball

Ikkalkula l-pożizzjoni żero fil-mira bħala l-punt tan-nofs: c = (a + b) / 2. Ħoll il-kappa protettiva fuq il-kamin ta ‘aġġustament żero (tipikament jinsab ħdejn il-kunjett tal-bżieżaq), dawwar il-kamin sakemm l-iskala taqra C, u mbagħad isserraħ. Irrepeti l-passi 3–4 sakemm Δ ≤0.002mm / m, li tiżgura żball residwu minimu.

6. Pro Tips għall-Preċiżjoni

Konsistenza ta ‘verifika tripla: wettaq 3 ċikli ta’ kalibrazzjoni, speċjalment wara li ttrasporta l-livell jew taħdem f’ambjenti b’bandli tat-temperatura, biex tiżgura riżultati ripetibbli.
Partijiet li jiċċaqalqu: Applika qatra taż-żejt mhux aċiduż ta ‘Storaen fuq il-mikro-kamin qabel l-aġġustament biex tiżgura operazzjoni bla xkiel u bla xkiel u tevita li torbot.
Kontroll Ambjentali: Evita li tikkalibra s-sorsi tas-sħana qrib jew l-abbozzi, peress li anke gradjenti minuri tat-temperatura jistgħu jaffettwaw l-istabbiltà dimensjonali tal-bażi tal-granit u jintroduċu żbalji.

7. L-appoġġ tal-kalibrazzjoni ta ‘Storaen

Kull livell ta ‘immaġni kompost ottiku Storaen jinkludi ċertifikat ta’ kalibrazzjoni traċċabbli NIST, iżda kontrolli kull tliet xhur fil-post huma rrakkomandati għal użu qawwi. L-appoġġ tagħna jinkludi:

Kalibrazzjoni mill-ġdid tal-fabbrika: Ir-restawr ta ‘preċiżjoni oriġinali ta’ 0.01mm / m bl-użu ta ‘interferometri bil-lejżer għal applikazzjonijiet ta’ interessi għoljin.
Spare parts ġenwini: viti ta ‘aġġustament disponibbli faċilment u kits ta’ manutenzjoni għal użu fit-tul.
Video Tutorials u Gwida Esperti: Vidjows pass pass u appoġġ ta ‘inġinier biex jgħinu bi proċeduri ta’ kalibrazzjoni fuq il-post.

Noti finali

Il-ħakma tal-metodu ta ‘rotazzjoni ta’ 180 ° tiżgura li l-livell ta ‘immaġni kompost ottiku tiegħek jagħti l-preċiżjoni meħtieġa għall-kejl tal-inklinazzjoni ċilindrika, kontrolli tal-flatness tal-għodda tal-magna, u allinjamenti kritiċi oħra. B’kalibrazzjoni xierqa, din l-għodda, appoġġjata mit-30+ snin tagħna ta ‘għarfien espert tal-inġinerija, issir assi indispensabbli fil-fluss tax-xogħol tal-kontroll tal-kwalità tiegħek, li tiżgura li kull kejl ikun affidabbli daqs l-ewwel.
