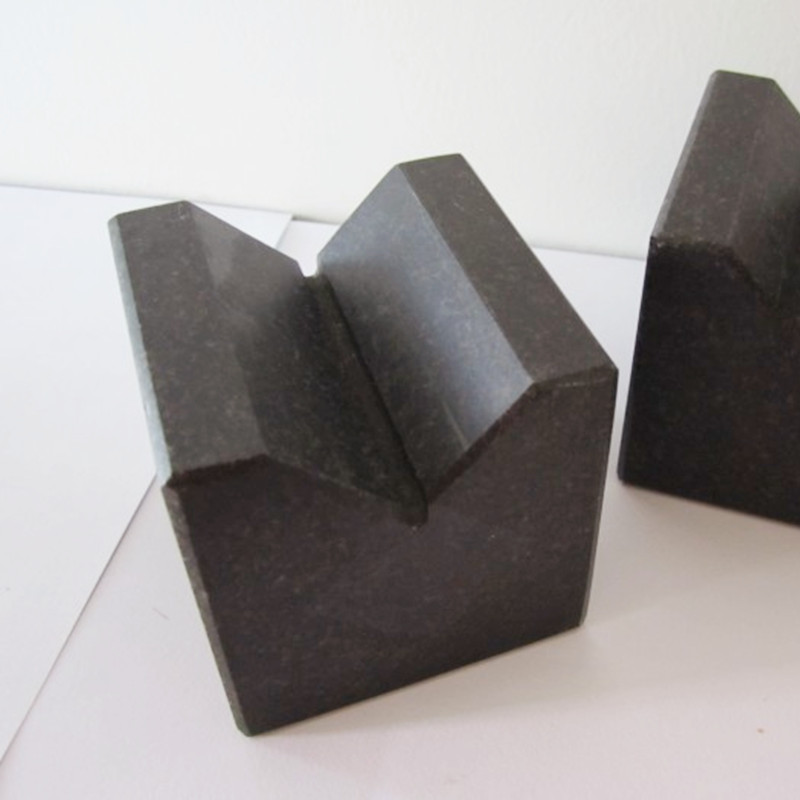

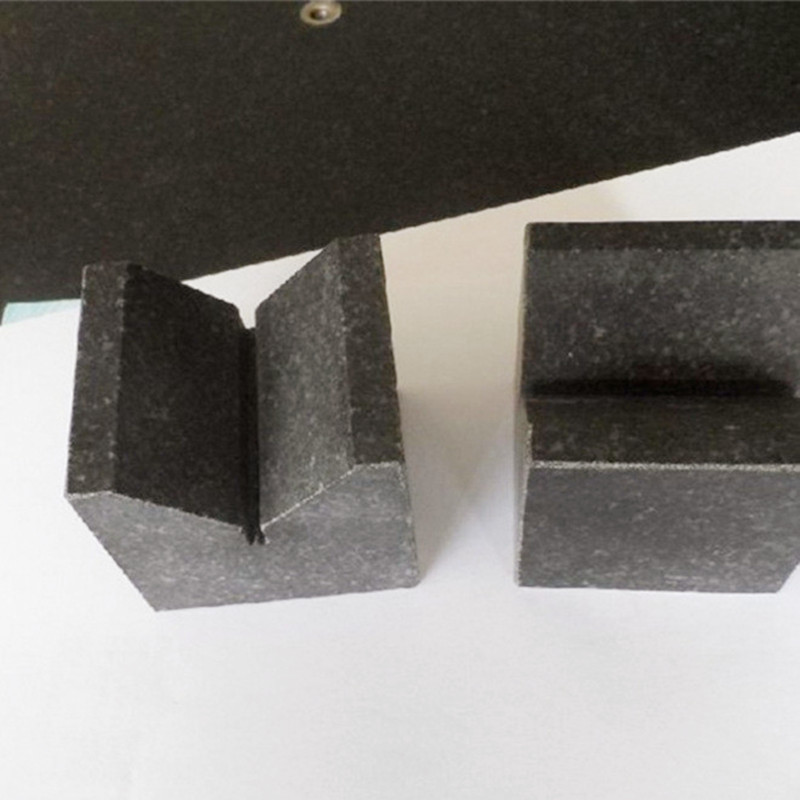

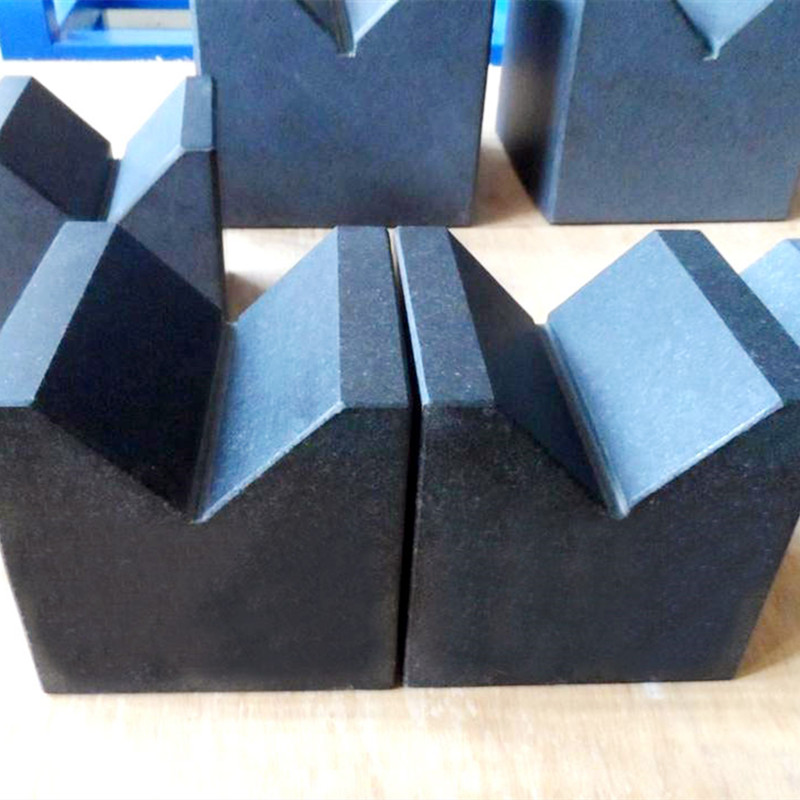

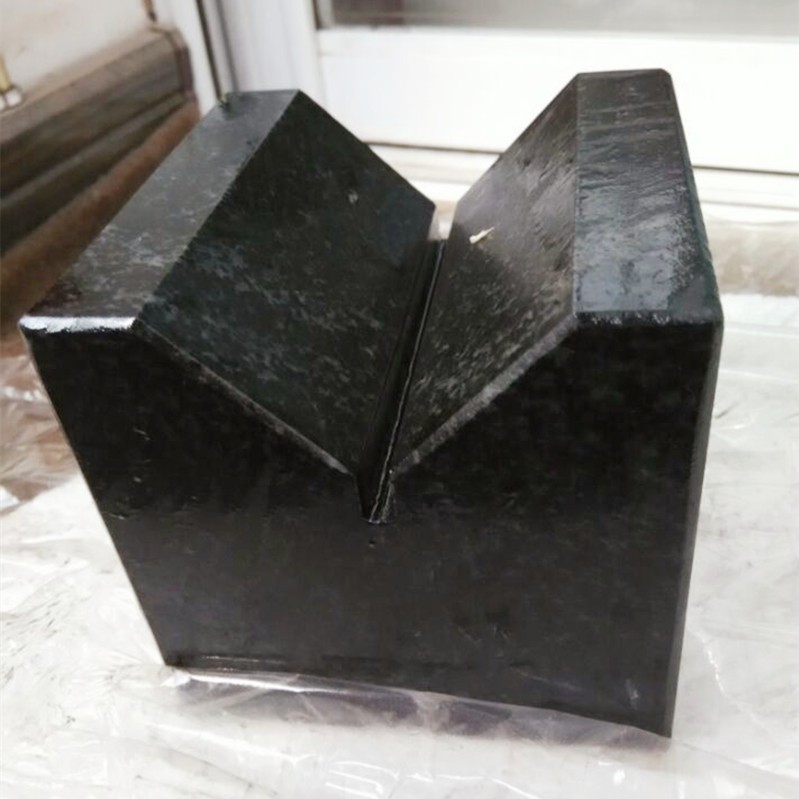

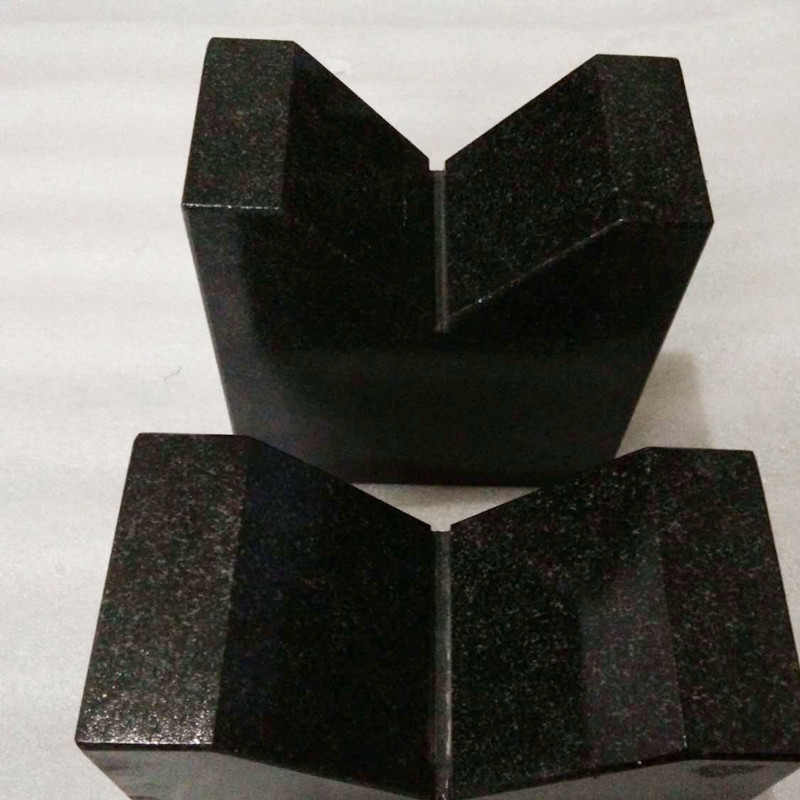

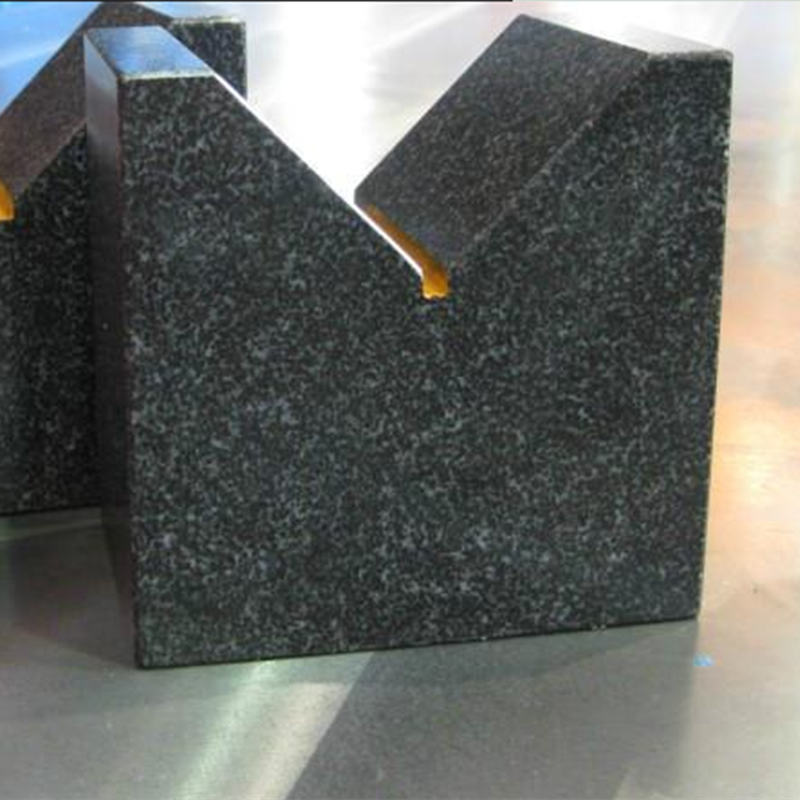

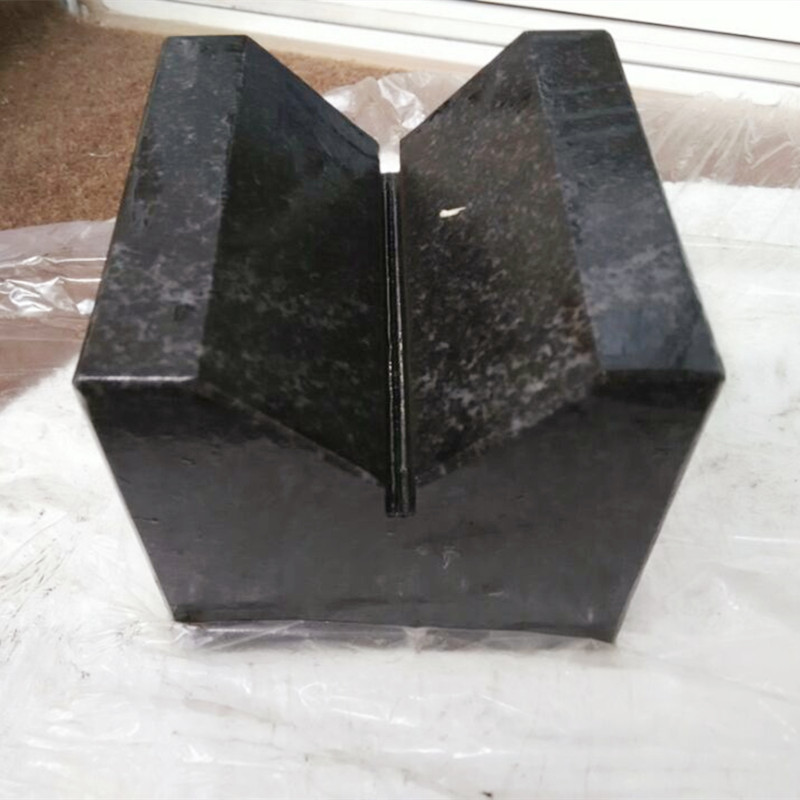

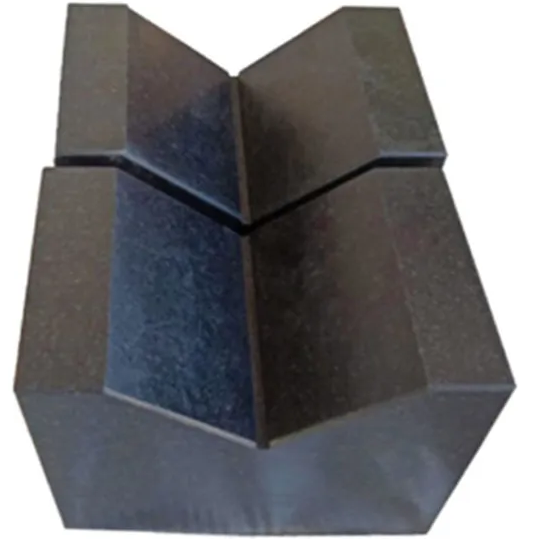

Granit V-frame Marble V-frame

Il-qafas tal-granit f’forma ta ‘V huwa magħmul minn materjal tal-granit naturali "Jinan Qing" permezz ta’ proċessar mekkaniku u tħin ta ‘preċiżjoni manwali. Tlewster iswed, tessut strutturali uniformi, stabbiltà tajba, saħħa għolja, ebusija għolja, qafas tal-granit b’forma ta ‘V bi vantaġġi bħal preċiżjoni għolja, l-ebda sadid, aċidu u reżistenza alkali, l-ebda manjetizzazzjoni, l-ebda deformazzjoni, u reżistenza tajba għall-ilbies. Adattat għall-ispezzjoni, il-kejl, l-immarkar, u l-pożizzjonament fl-ipproċessar mekkaniku u l-industriji tal-manifattura tal-komponenti.

Għodda tal-kejl tal-granit v forma blokka sewda

Preċiżjoni tal-Granit V-Frame: Livell 000-1.

Blokki tal-Granit V (V qafas) Applikazzjonijiet: Allinjament tax-xaft fl-ipproċessar mekkaniku

Fl-ipproċessar mekkaniku, l-allinjament preċiż tax-xaft huwa kritiku biex timminimizza l-vibrazzjoni, tnaqqas l-użu, u tiżgura prestazzjoni ottimali tal-makkinarju li jdur. Il-Blokki tal-Granit V ta ‘Storaen (V frames) joffru soluzzjoni stabbli u preċiża għal din l-isfida, billi nqajmu l-proprjetajiet naturali tal-granit Jinan Qing biex iwasslu preċiżjoni mhux imqabbla fil-kompiti ta’ allinjament tax-xaft fl-industriji kollha – mill-manifattura tal-karozzi għall-inġinerija aerospazjali għall-inġinerija aerospazjali.

1.

Il-blokki tal-granit V ta ‘Storaen jipprovdu tliet vantaġġi ewlenin għall-allinjament tax-xaft:

Stabbiltà dimensjonali: Granit Jinan Qing (ebusija ≥70hs) jiftaħar b’koeffiċjent baxx ta ‘espansjoni termika (8.3 × 10⁻⁶ / ° C), li jżomm l-eżattezza tal-allinjament bejn il-bandli tat-temperatura (10 ° C – 40 ° C). B’differenza mill-blokki V tal-azzar li jespandu / jikkuntrattaw b’mod imprevedibbli, il-frejms tal-granit tagħna jżommu xaftijiet allinjati fi ħdan ± 5μm / m, anke f’workshops mhux imsaħħna.
Damping tal-vibrazzjoni: L-istruttura granulari tal-ġebla tassorbi 60% aktar vibrazzjoni mill-azzar, kritika għaż-żamma tal-allinjament waqt magni b’veloċità għolja. Qafas tal-granit V ta ‘160 × 160 × 90mm jistabbilizza xaftijiet ta’ 50kg li jduru f’3000 rpm, inaqqsu l-għodda ta ‘l-għodda u l-ħruxija tal-wiċċ (RA ≤0.8μm).
Reżistenza għall-korrużjoni: Naturalment immuni għall-likwidu li jkessaħ, iż-żejt, u l-umdità, il-blokki tal-granit St Storaen jeħtieġu prevenzjoni ta ‘sadid żero – ideali għal ambjenti ħorox tal-magni fejn l-alternattivi tal-azzar jiddegradaw fi żmien xhur.

2. Gradi ta ‘preċiżjoni għal kull ħtieġa ta’ allinjament

Agħżel il-livell ta ‘eżattezza t-tajba għall-applikazzjoni tiegħek:

Grad 000 (± 2μm flatness): Użat fil-manifattura tal-komponenti aerospazjali, qafas tal-granit V 100 × 100 × 63mm allinjat xaftijiet tal-liga tat-titanju ma ‘l-istandards ASME B89.3.2, li jiżgura konċentriċità fi ħdan 5μm għal rotors tal-magna bil-ġett – kritiċi biex jiġu minimizzati t-tkaxkir ajrudinamiku.
Grad 0 (± 5μm flatness): Perfetta għall-assemblaġġ tal-karozzi tal-powertrain, qafas ta ‘200 × 200 × 125mm pożizzjonijiet ta’ l-azzar ta ‘l-azzar bi ± 0.01mm / m paralleliżmu, li jnaqqas il-użu tal-bearing bi 30% fil-magni ta’ horsepower għolja.
Grad 1 (± 10μm flatness): jaqbel mal-kompiti industrijali ġenerali bħall-allinjament tar-romblu tal-conveyor, fejn blokka V granit V ta ‘300 × 300 × 150mm tiżgura perpendikulari ta ’90 ° xaft għal sodod tal-magna, telimina ż-żliq taċ-ċinturin fil-linji tal-imballaġġ.

3. Applikazzjonijiet ewlenin fl-ipproċessar mekkaniku

Setup tal-magna CNC: Qafas tal-granit St Storaen (Grad 000, 63 × 63 × 90mm) jivverifika l-dritta tax-xaftijiet tal-magħżel tat-torn CNC waqt l-installazzjoni, li jiżgura li l-mogħdijiet tal-għodda jibqgħu fi ħdan ± 0.005mm għall-magni ta ‘preċiżjoni ta’ komponenti ta ‘apparat mediku.
Assemblaġġ tal-gearbox: Fil-manifattura ta ‘tagħmir tqil, blokka tal-granit V 160 × 160 × 90mm Valling xaftijiet tal-irkaptu planetarju għal 8μm, tnaqqas l-emissjonijiet tal-ħoss u testendi l-ħajja tal-irkaptu b’25% fil-makkinarju tal-kostruzzjoni.
Ittestjar tal-magna aerospazjali: Il-gwarniċi reżistenti għall-korrużjoni tagħna jappoġġjaw xaftijiet Inconel waqt l-ittestjar tal-għeja, iżommu l-allinjament permezz ta ’10, 000 + ċikli ta ‘tagħbija mingħajr drift dimensjonali – kritiċi għall-validazzjoni tal-prestazzjoni tal-magna f’kundizzjonijiet estremi.

4. L-impenn ta ‘Storaen għall-Eċċellenza tal-Allinjament

Preċiżjoni ċċertifikata: Kull blokka Granite V hija kkalibrata bl-użu ta ‘interferometru tal-lejżer, b’ċertifikazzjoni traċċabbli għall-istandards GB / T 20428-2006 u ISO 1101, li tiżgura konformità ma’ verifiki ta ‘kwalità rigoruża.
Soluzzjonijiet Custom: Għandek bżonn qafas ta ‘500 × 500 × 200mm b’toqob ta’ mmuntar imdaħħla għal-linji ta ‘assemblaġġ awtomatizzati? It-tim OEM tagħna jagħti disinji mfassla apposta f’4-6 ġimgħat, ottimizzati għall-bżonnijiet uniċi tiegħek ta ‘allinjament tax-xaft.
Garanzija tal-Lonġevità: Appoġġjata minn garanzija ta ‘sentejn kontra l-ilbies tal-wiċċ jew bidla dimensjonali, il-granit V tagħna jegħleb alternattivi tal-azzar b’5x, li jipprovdi ffrankar ta’ spejjeż totali ta ‘$ 1,500 + għal kull għodda matul il-ħajja tagħha.

Tħallix l-allinjament tax-xaft maċ-ċans – itfi l-blokki tal-granit V ta ‘Storaen biex iwasslu l-istabbiltà, il-preċiżjoni u d-durabilità li jitlob l-ipproċessar mekkaniku modern. Kemm jekk tikkalibra magni CNC, tiġbor il-kaxex tal-gerijiet, jew ittestjar ta ‘magni aerospazjali, il-frejms tal-granit tagħna jiżguraw li kull xaft huwa allinjat mal-perfezzjoni, jimminimizza l-ħin ta’ waqfien, inaqqas l-iskart, u jgħolli l-kwalità tal-prodotti lesti tiegħek. Esplora l-firxa tagħna ta ‘frejms tal-granit V illum u tesperjenza d-differenza ta’ preċiżjoni inġinerija bil-ġebel.

Granit V Blokki (V-Frame) Kura: Tindif u Ħażna L-Aħjar Prattiki

Manutenzjoni xierqa hija l-muftieħ għall-preservazzjoni tal-preċiżjoni u l-lonġevità tal-blokki tal-granit tiegħek (V-Frames). Il-gwarniċi V-Granit Vrimjum ta ‘Storaen, magħmulin minn Jinan Qing Granite, huma mfassla għal manutenzjoni minima – iżda wara dawn l-aħjar prattiki jiżgura li jibqgħu preċiżi u ħielsa mill-ħsara għal għexieren ta’ snin, anke f’ambjenti industrijali ħorox.

1. Tindif ta ‘kuljum: Neħħi bil-mod il-kontaminanti

Il-wiċċ mhux poruż tal-granit jirreżisti l-biċċa l-kbira tal-kontaminanti, iżda t-tindif regolari jipprevjeni l-akkumulazzjoni tar-residwi li tista ‘taffettwa l-allinjament:
Għodda meħtieġa: drapp tal-microfiber artab, aktar nadif ph-newtral (eż, soluzzjoni ta ‘kura tal-granit ta’ Storaen), u squeegee tal-gomma għal debris stubborn.

Pass pass:

Imsaħ il-wiċċ tal-qafas V b’ċarruta niexfa biex tneħħi trab maħlul jew ċana tal-metall – kritika għaż-żamma tal-flatness ta ‘± 2μm ta’ blokki ta ‘grad 000 granit V.
Iddilwixxi l-aktar nadif (1:10 b’ilma distillat) u applika għal drapp niedja, żejt bil-mod ta ‘tħawwil jew tbajja tal-likwidu li jkessaħ. Qatt m’għandek tuża solventi aċidużi / alkalini – jistgħu jwaqqfu l-wiċċ tal-granit maż-żmien.
Nixxef sewwa b’ċarruta bla lint, li tiżgura li ma tibqa ‘l-ebda umdità fil-Groove V fejn ix-xaftijiet jagħmlu kuntatt.

Ponta Pro: Għal ambjenti ta ‘magni tqal, naddaf wara kull bidla biex tevita partiċelli li joborxu (eż. Ossidu tal-aluminju) mill-grif tal-wiċċ ta’ l-art ta ‘320 naqal (RA ≤0.8μm).

2. Strateġiji ta ‘Ħażna: Ipproteġi kontra l-impatt u t-temperatura

Aħżen il-blokki tal-granit tiegħek biex iżżomm l-istabbiltà dimensjonali u tipproteġi t-truf tal-groove V:

Ħażna għal żmien qasir (≤1 ġimgħa):

Poġġi fuq tapit tal-gomma li jtaffi l-vibrazzjoni (ħxuna ta ‘5mm) fuq bankijiet ta’ workshop nadif, li tiżgura tneħħija ta ‘100mm minn għodda oħra. Il-frejms V-160 × 160 × 90mm ta ‘Storaen, li jiżnu 18kg, jibqgħu fis-seħħ anke waqt operazzjonijiet ta’ tħin fil-viċin.

Ħażna fit-tul (≥1 xahar):

Kebbeb f’karta fina ħielsa mill-aċidu jew wrap tal-bżieżaq anti-statiku biex tarka mill-umdità (RH ideali: 40% –60%).
Aħżen orizzontalment fuq xkaffa ċatta b’appoġġ tar-ragħwa taħt il-vista V u l-bażi, u tqassam il-piż b’mod uniformi biex tevita l-sag ta ‘0.05mm / m li jista’ jseħħ fi frejms mhux sostnuti.
Żomm it-temperatura tal-ħażna f’temperatura ta ’20 ° C ± 2 ° C – l-espansjoni termika baxxa ta ‘Jinan Qing Granit (8.3 × 10⁻⁶ / ° C) tfisser riskju minimu ta’ warping, iżda varjazzjonijiet estremi jistgħu jaffettwaw il-konsistenza tal-kalibrazzjoni.

Evita: Ħażna mdendlin jew vertikali, li tista ‘tenfasizza t-truf tal-Groove V – Storaen tiddisinja l-blokki kollha tal-granit V għall-istabbiltà orizzontali, b’uċuħ bażi rinforzati għal tqegħid fuq l-ixkaffa sigura.

3. Manutenzjoni Do’s & Don’s

Tagħmel:

Spezzjona kull tliet xhur għal ċipep minuri (≤0.5mm) bl-użu ta ‘lenti ta’ 10x – Storaen joffri mill-ġdid fuq il-post għal frejms bil-ħsara, jirrestawraw il-flatness għal gradi oriġinali.
Uża s-servizz ta ‘kalibrazzjoni ċċertifikata ta’ Storaen kull sena biex tivverifika l-konformità ma ‘GB / T 20428-2006, billi tiżgura li l-blokki tal-granit V tiegħek iżommu l-preċiżjoni ttestjata mill-fabbrika tagħhom.

Le:

Waqqa ‘jew strajk il-qafas V – anke impatt ta’ 1kg jista ‘jdaħħal it-tarf tal-groove V, li jaffettwa l-allinjament tax-xaft sa 15μm.
Aħżen bl-għodda manjetika – il-proprjetà mhux manjetika tal-granit (≤3μt) hija ideali għal ambjenti tal-kamp manjetiku, iżda kalamiti fil-viċin jistgħu jattiraw debris li grif il-wiċċ.

4. Karatteristiċi tad-Disinn Imsaħħa tal-Kura ta ‘Storaen

Il-blokki tal-granit tagħna huma mibnija għal manutenzjoni faċli:

Trufijiet imdawrin: 3mm chamfers fuq il-kantunieri kollha jnaqqsu r-riskju taċ-ċippa waqt l-immaniġġjar, kwistjoni komuni b’alternattivi li jaqtgħu.
Kisi anti-statiku (mhux obbligatorju): Għall-manifattura tal-elettronika, agħżel V-Frames b’kisja konduttiva ta ‘5μm li tirripella partiċelli tat-trab, kritika għall-allinjament tax-xaft ta’ preċiżjoni f’ambjenti ta ‘kamra nadifa.
Każijiet ta ‘Ħażna Custom: Ordna każ ta’ injam iebes miksija bir-ragħwa (disponibbli għad-daqsijiet kollha) b’inserzjonijiet maqtugħin CNC li jrabbu l-Groove V u l-bażi, li jipproteġu l-investiment tiegħek waqt it-trasport bejn il-faċilitajiet.

Li tieħu ħsieb il-blokki ta ‘Storaen Granite V tiegħek hija sempliċi b’dawn il-prattiki – clean bil-mod, taħżen b’mod intelliġenti, u tħejji d-disinji li jirrispettaw il-manutenzjoni tagħna. Billi tipproteġi l-istabbiltà u l-preċiżjoni naturali tagħhom, inti tiżgura li kull kompitu ta ‘allinjament tax-xaft jissodisfa l-ogħla standards industrijali, mill-assemblaġġ tal-karozzi għal metroloġija aerospazjali. Il-fiduċja fl-inġinerija ta ‘Storaen biex twassal frames V li joqogħdu t-test tal-ħin – għax il-kura xierqa m’għandhiex tkun ikkumplikata meta l-preċiżjoni ma tkunx negozjabbli.
